厚銅PCB線圈闆

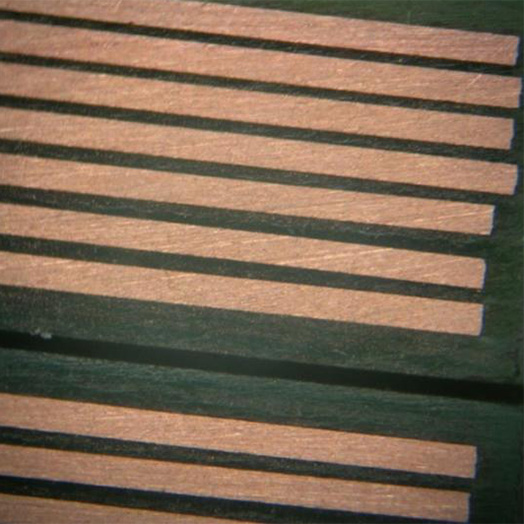

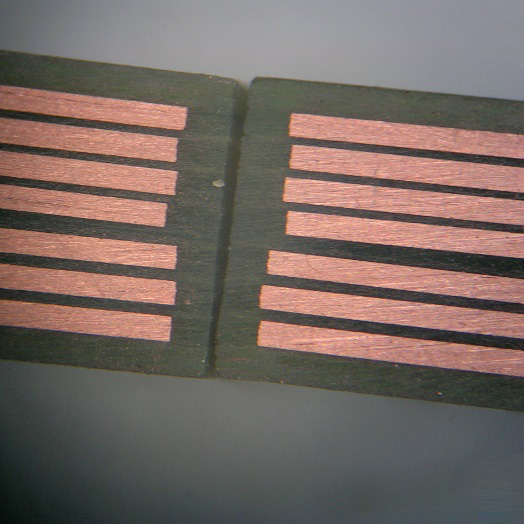

　　通過使用厚銅技(jì )術制作的PCB線圈闆具有結構緊湊、導電率高、寬厚比大的優點。一般的覆銅闆能夠做到的最大銅厚為3Oz，但通過使用我司厚銅技(jì )術制作的PCB線圈闆單面即可達到12Oz的銅厚，極大的提高了銅的截面積，增強載流性能。且我司已申請該厚銅PCB線圈闆制作技(jì )術的專利。

　　申請号：CN200910086868.7

　　内容：本發明涉及一種線圈闆的生産方法，根據生産需要的形狀直接沖裁設有定位孔的金屬闆以形成所述線圈，每張所述線圈闆沖裁有多個平闆式初級線圈和/或次級線圈，所述初、次級線圈中設有磁芯孔，所述初、次級線圈的起始端連接頭和末端連接頭與所述金屬闆連接。本發明還包括一種采用上述方式生産的線圈闆以及采用該線圈闆生産多層闆變壓器的生産方法。本發明中的生産方法具有生産效率高，變壓器成本較低的優點，生産的多層闆變壓器具有結構緊湊、導電效率高、寬厚比大的優點。

集成超級導體的線圈

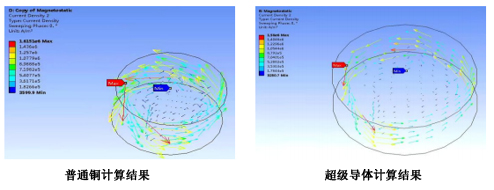

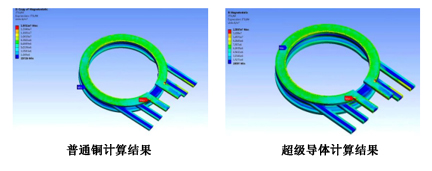

　　從數值上看，采用超級導體的變壓器銅耗比采用普通銅材料的變壓器銅耗下降了12.74%左右

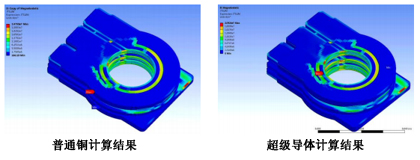

　　從圖中分布可以看出，鐵耗下降了7%
