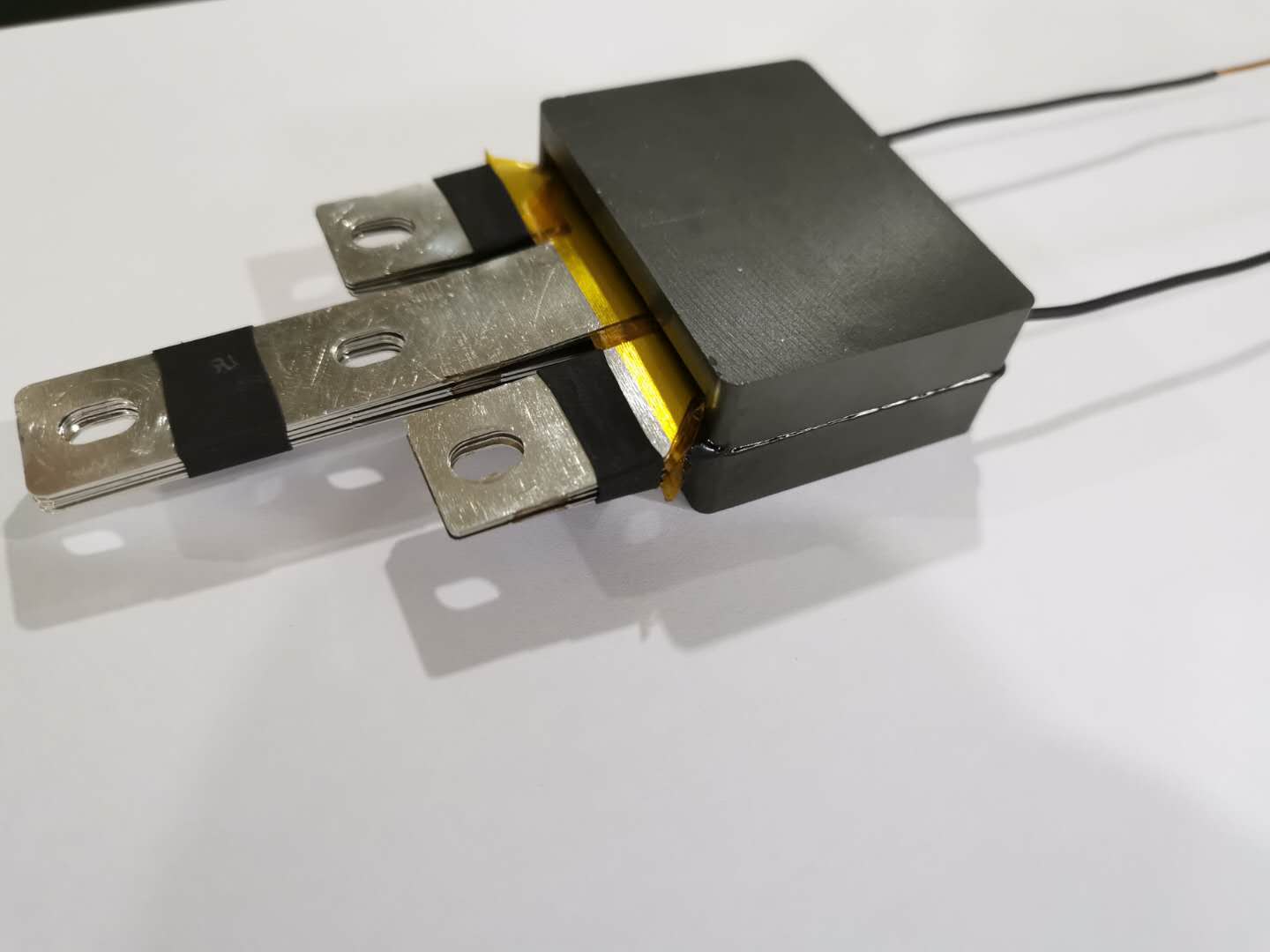

大功率高頻變壓器的工作頻率超過中頻(10kHz)的電源變壓器，主要用作高頻開關電源中的高頻開關電源變壓器，也用作高頻逆變電源和高頻逆變焊機中的高頻逆變電源變壓器。

　　大功率高頻變壓器是開關電源主要的組成部分，開關電源有多種拓撲結構。例如，在半橋功率變換電路中，工作時，兩個開關三極管輪流導通，産生100kHz的高頻脈沖波，再經高頻變壓器變壓，輸出交流電，高頻變壓器的每個繞組線圈的匝數比決定了輸出電壓，典型的半橋式變壓電路中顯眼的是三隻高頻變壓器：主變壓器、驅動變壓器和輔助變壓器(待機變壓器)，每種變壓器在國家規定中都有各自的衡量标準，比如主變壓器，隻要是200W以上的電源，其磁芯直徑(高度)就不得小于35mm。而輔助變壓器，在電源功率不超過300W時其磁芯直徑達到16mm就夠了。

　　大功率高頻變壓器的工作原理是什麽?

　　大功率高頻變壓器是一種轉換交流電壓、電流和阻抗的裝置，當交流電流流過初級線圈時，在鐵芯(或磁芯)中産生交流磁通，在次級線圈中感應出電壓(或電流)。大功率高頻變壓器由變壓器鐵心(或鐵芯)和線圈組成，線圈有兩個或多個繞組，其中連接到電源的繞組稱為初級線圈，其他繞組稱為次級線圈。

　　大功率高頻變壓器的設計原理是什麽?

　　在大功率高頻變壓器的設計中，由于開關電源中的高頻變壓器傳輸的是高頻脈沖方波信号，所以須使變壓器的漏電感和分布電容小。在傳輸的瞬态過程中，漏電感和分布電容會引起浪湧電流和峰值電壓，以及陀螺振蕩，導緻損耗增加，通常變壓器的漏電感控制在一次電感的1% ~ 3%。

　　一次線圈的漏電感——變壓器的漏電感是由于一次線圈與二次線圈之間、層間、匝間磁通量的不完全耦合造成的。

　　分布電容——變壓器匝間、上下兩層之間、繞組與屏蔽層之間形成的電容稱為分布電容。

　　初級繞組——初級繞組應放在裏層，使變壓器一次每匝導線長度短，從而減少整個繞組中的導線，有效降低一次繞組本身的分布電容。

　　次級繞組——初級繞組繞完後，加(3 ~ 5)層絕緣襯裏後再繞二次繞組，這樣可以降低一次和二次繞組之間分布電容的電容，增加一次和二次繞組之間的絕緣強度，滿足絕緣耐壓的要求。

　　偏置繞組——偏置繞組是纏繞在一次和二次之間還是外層，關系到開關電源是按照二次電壓還是一次電壓調節。
