2020年2月13日，小米通過線上直播的形式，面向百萬觀衆，正式發布了小米10Pro系列手機以及部分配件産品。其中，小米65W氮化镓充電器成為本次發布會的一大重要亮點。

據小米首席執行官雷軍介紹，該款充電器具有小巧、高效、發熱低等特點，并且支持小米10Pro超級快充，對一塊4500mAh的超大電池從0%充電至100%僅需45分鍾，小米就此也成為了第一家将氮化镓USB PD快充單獨零售的品牌手機企業，并且149元的零售價更是創下行業新低，引發業内人士高度關注。

充電頭網在第一時間便采購了這款充電器，并對其進行了詳細的評測。而小米65W氮化镓充電器的内部用料怎麽樣也一直都是用戶關注的重點，接下來充電頭網就通過産品的詳細拆解為大家揭曉。

一、小米GaN充電器Type-C 65W外觀

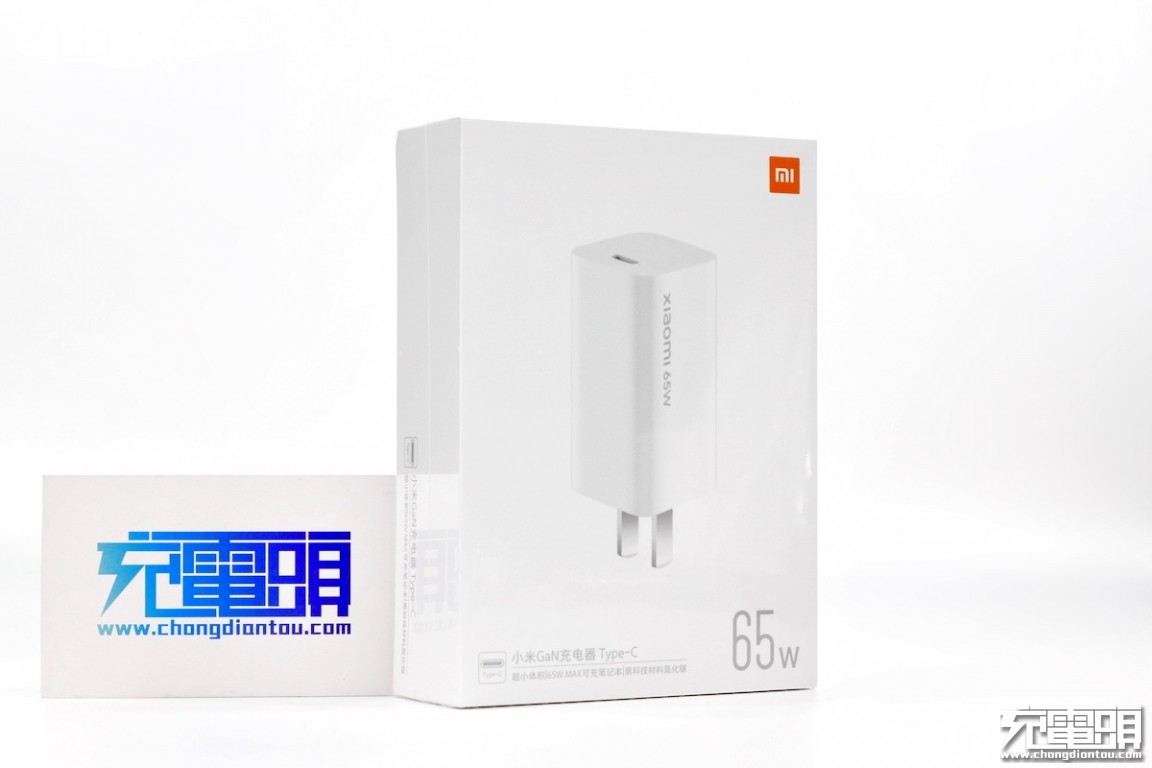

小米65W氮化镓PD快充充電器采用白色外包裝盒，正面居中印有充電器的外觀圖片，右上角為橙色的小米logo，産品名稱：小米GaN充電器Type-C；右下角印着65W的字樣。

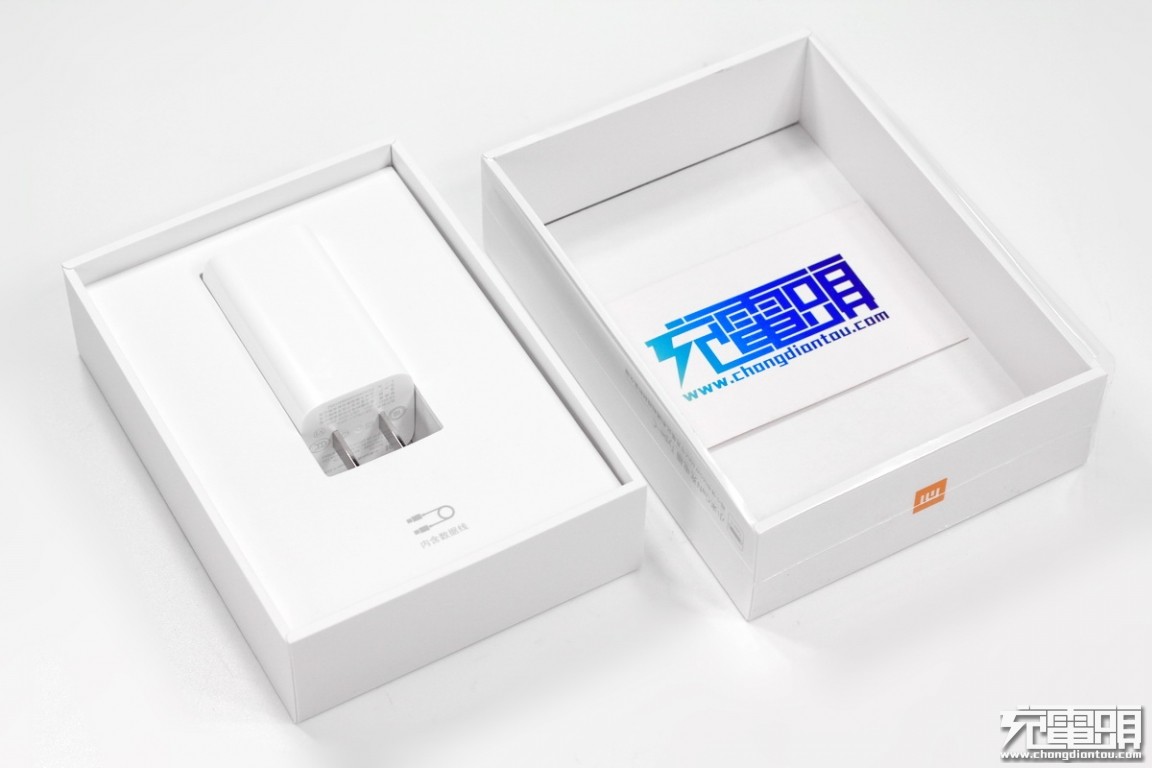

天地蓋包裝盒，内部采用紙質内襯固定充電器，保護到位。整套包裝看起來也很精緻。

自帶一根USB-C to USB-C數據線，可用于USB-C接口的筆記本電腦、手機等設備充電。

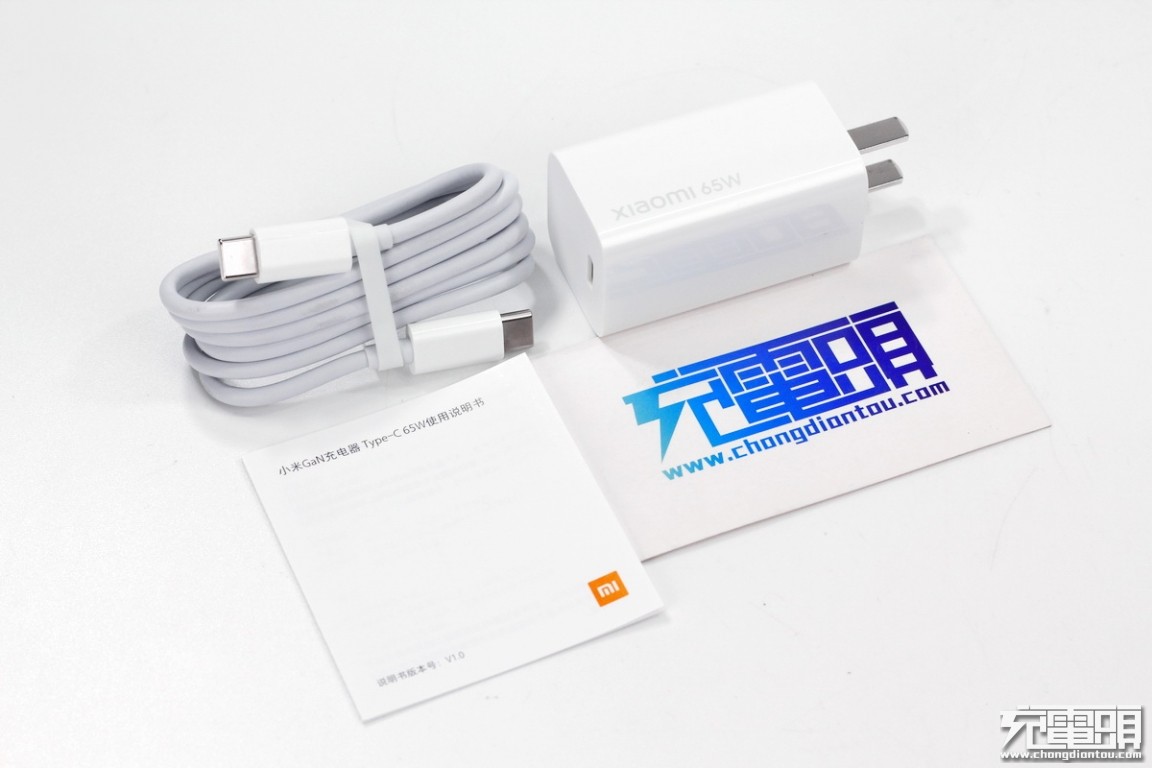

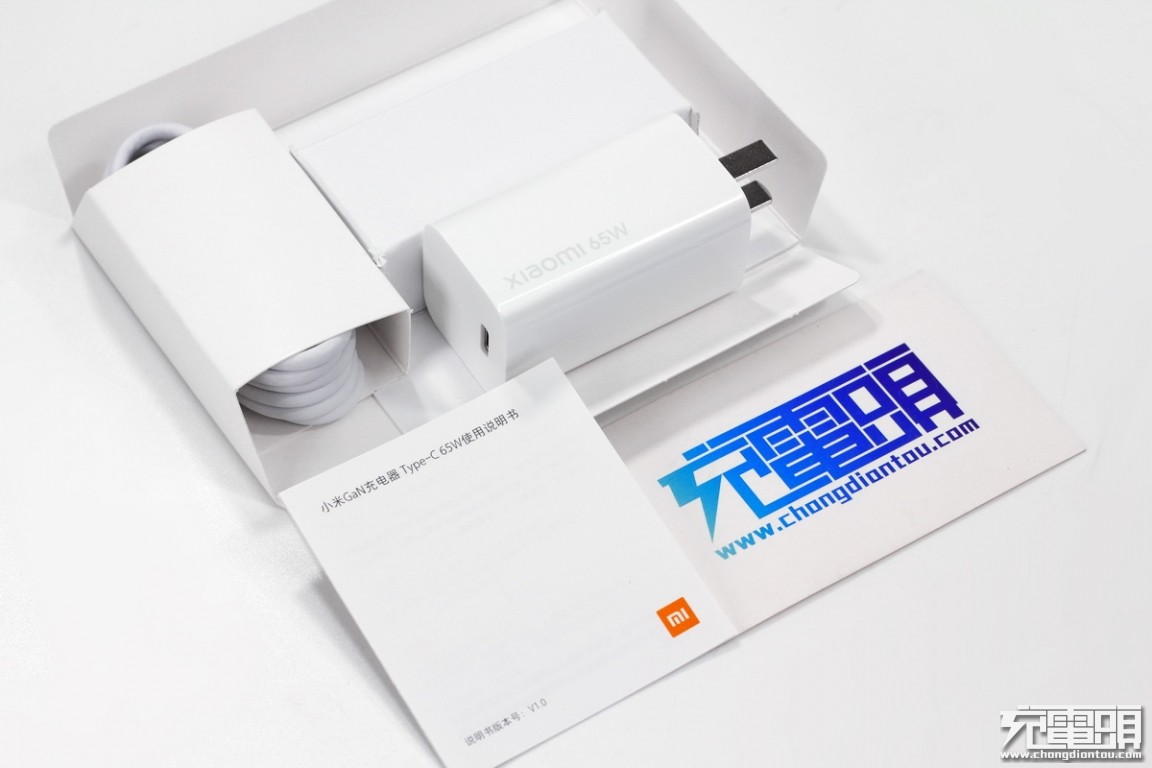

包裝盒内物品一覽，包含充電器、數據線、使用說明書。

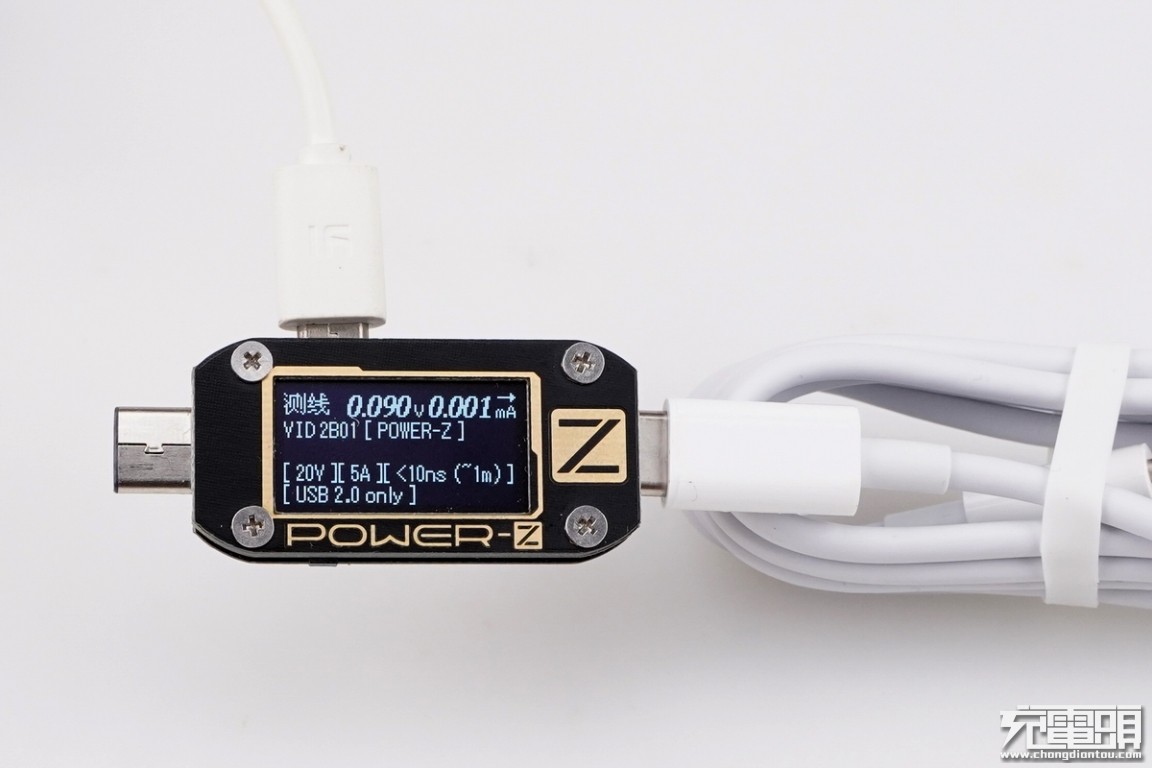

标配的這根線材長度為1米，通過ChargerLAB POWER-Z KM001C測試儀讀取線材E-Marker信息，線材支持20V 5A電流傳輸能力，也就是常說的100W 5A E-marker線材。數據傳輸方面，支持USB2.0傳輸速率。

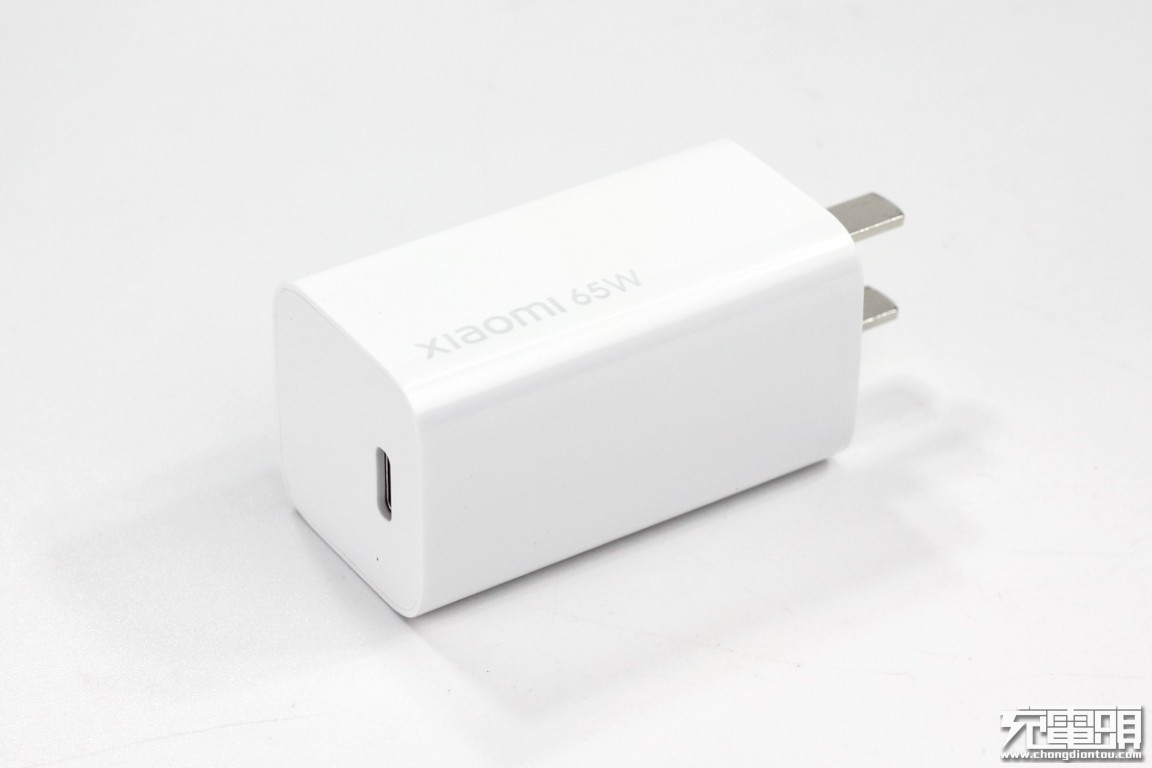

小米65W氮化镓PD快充充電器采用為白色PC材質，表面為鋼琴烤漆處理工藝，非常光滑。考慮到外觀完整性，充電器在出廠時采用保護膜包裹。充電器機身側面為圓弧過渡，并絲印着“XIAOMI 65W”字樣。充電器輸入端為固定式插腳，輸出端為單USB-C口。

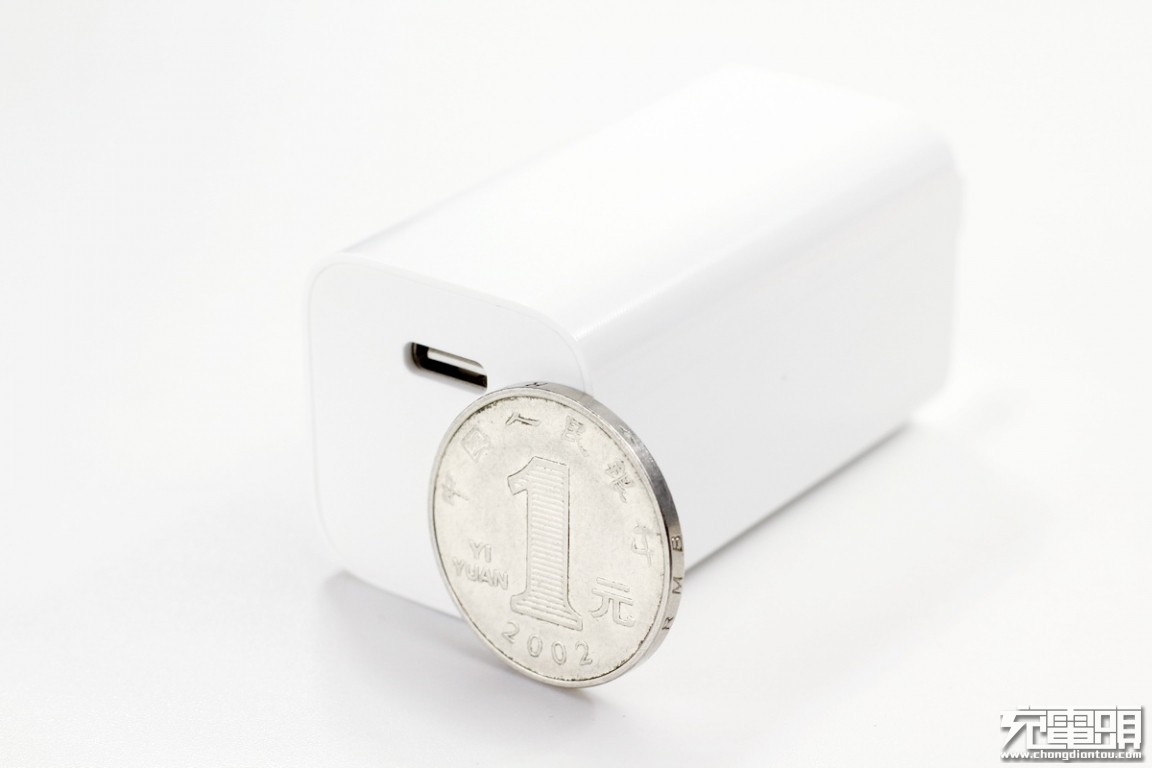

這款充電器的橫截面積比一元硬币稍大，體積小巧，可以輕松單手握持，非常便攜。

輸出端USB-C接口采用白色膠芯，每一個側面設有8根觸點。

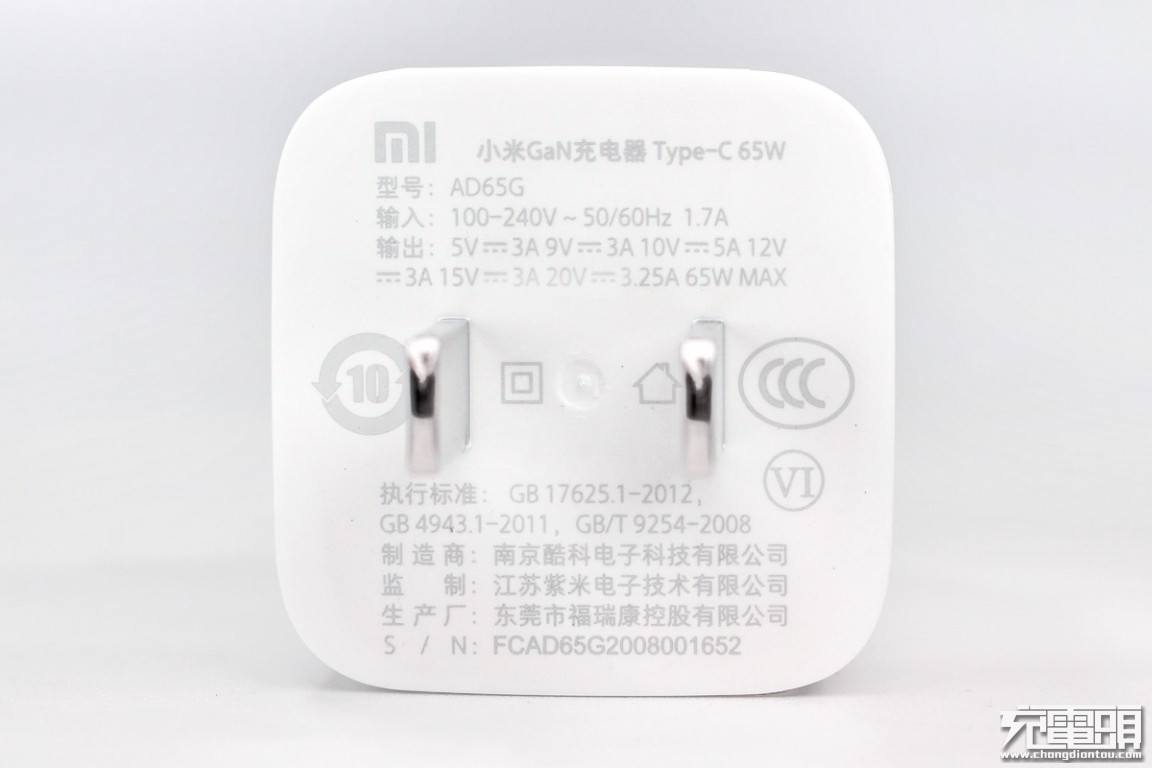

充電器插腳側印着産品的品牌參數，型号：AD65G，輸入：100-240V~ 50/60Hz 1.7A，輸出：5V/3A、9V/3A、10V/5A、12V/3A、15V/3A、20V/3.25A，65W MAX，已經通過了CCC認證。制造商：南京酷科電子科技(jì )有限公司；監制：江蘇紫米電子技(jì )術有限公司；生産廠：東莞市福瑞康控股有限公司。

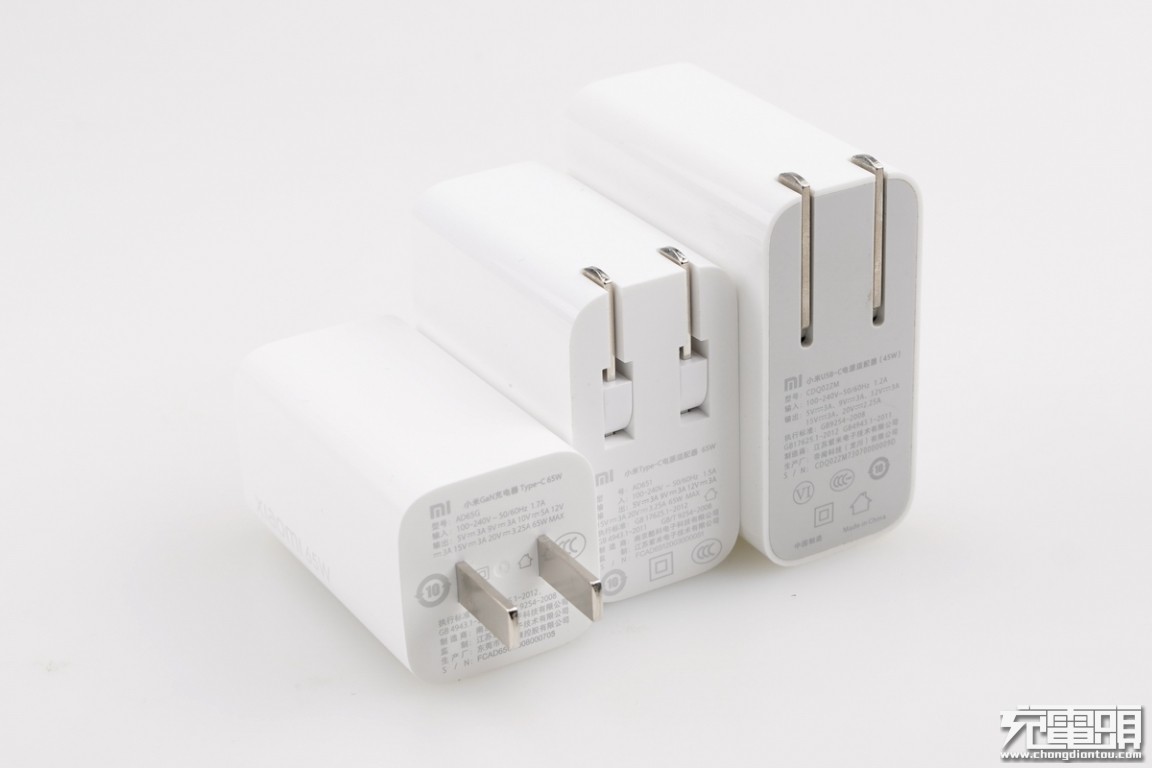

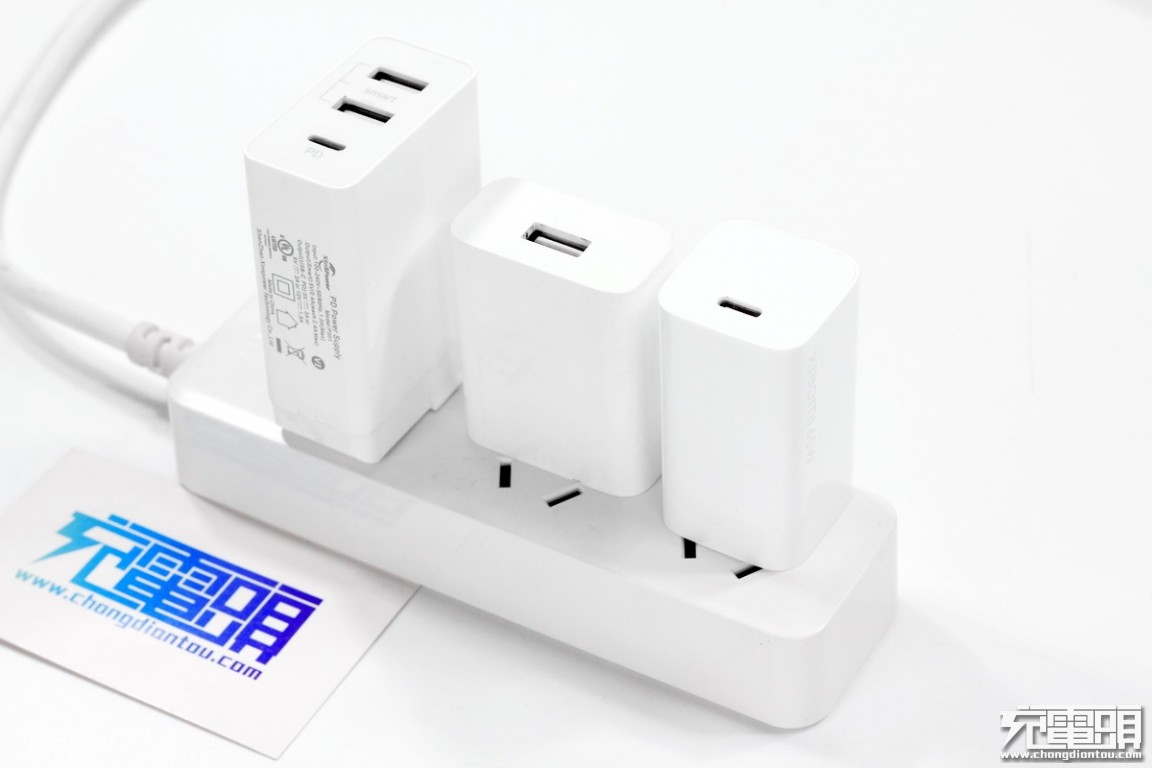

三款充電器體積對比，從左到右依次是小米65W氮化镓PD快充充電器AD65G、小米65W PD充電器AD651以及小米45W PD快充充電器CDQ02ZM。通過與小米自家另外兩款充電器的體積和功率的對比，可以很明顯的感受到氮化镓快充的優勢。

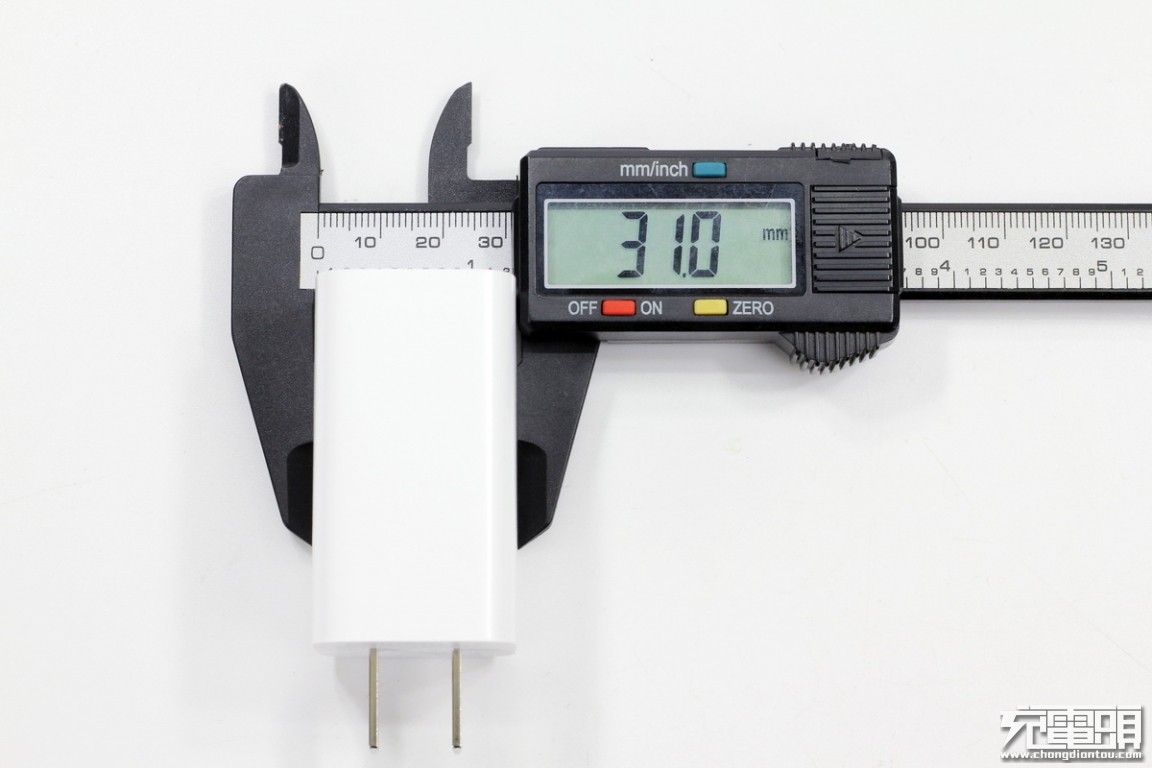

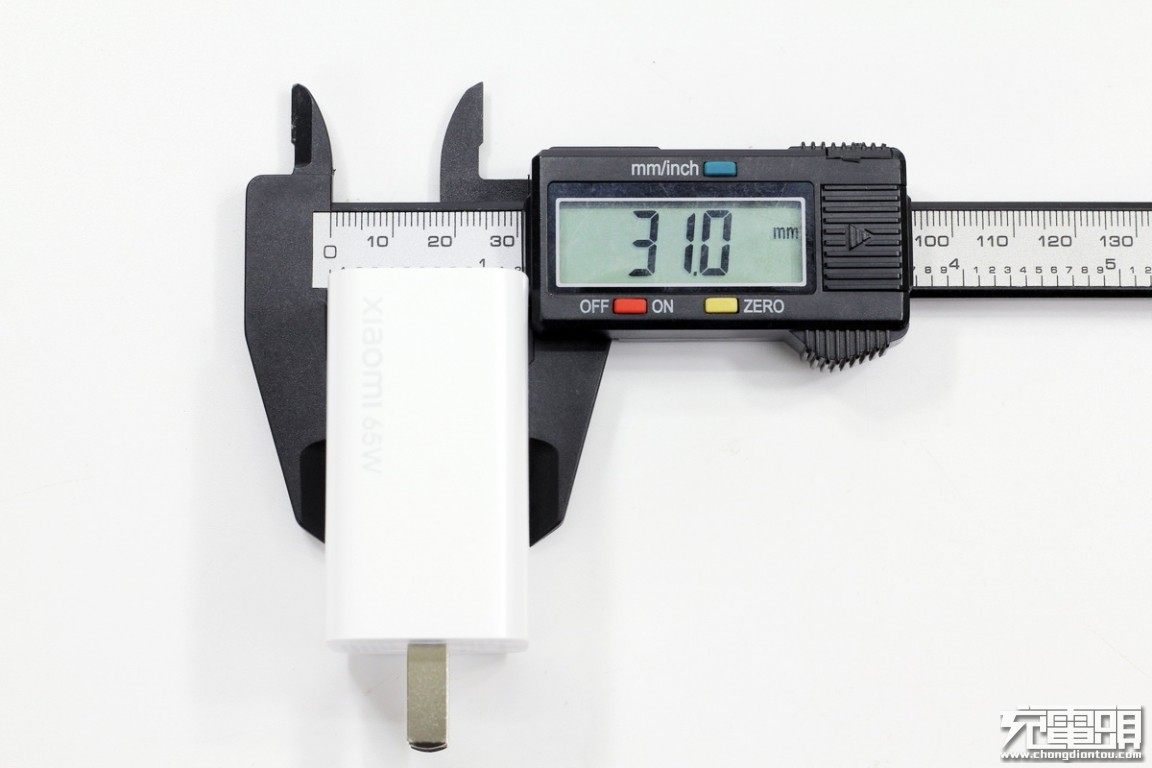

經過實測，充電器寬度約為31mm。

厚度同樣約為31mm。

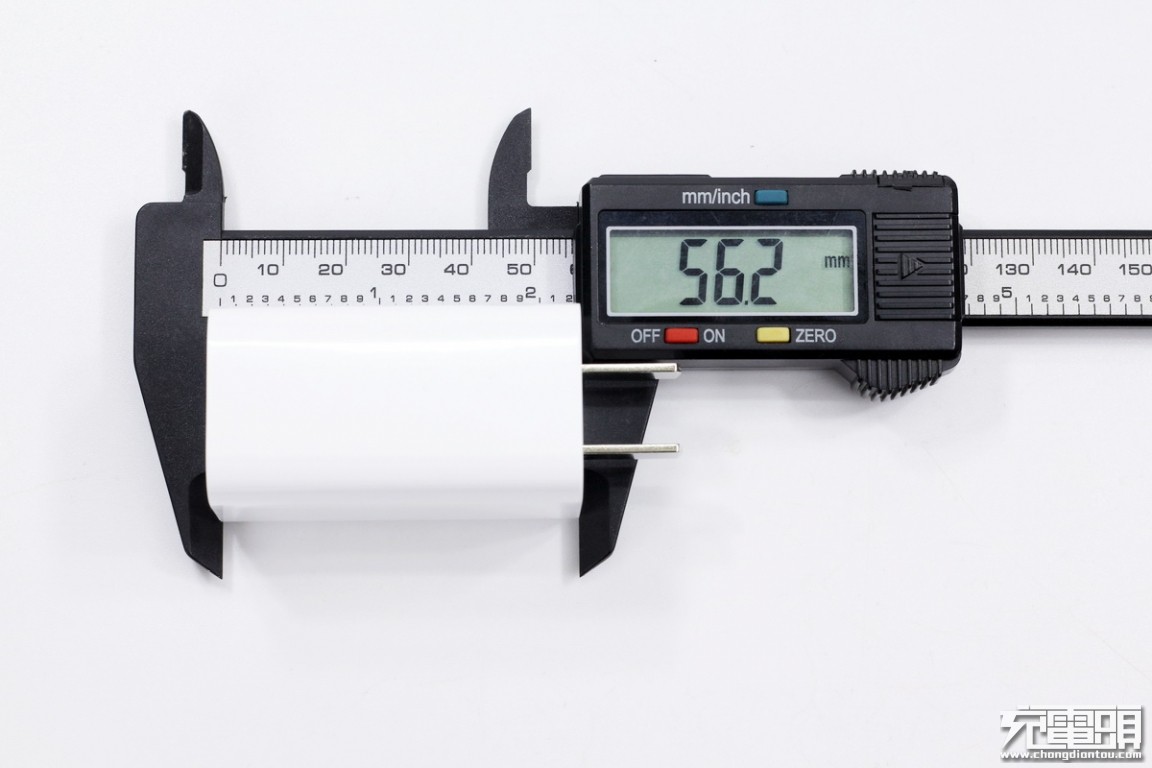

充電器長度約為56.2mm。

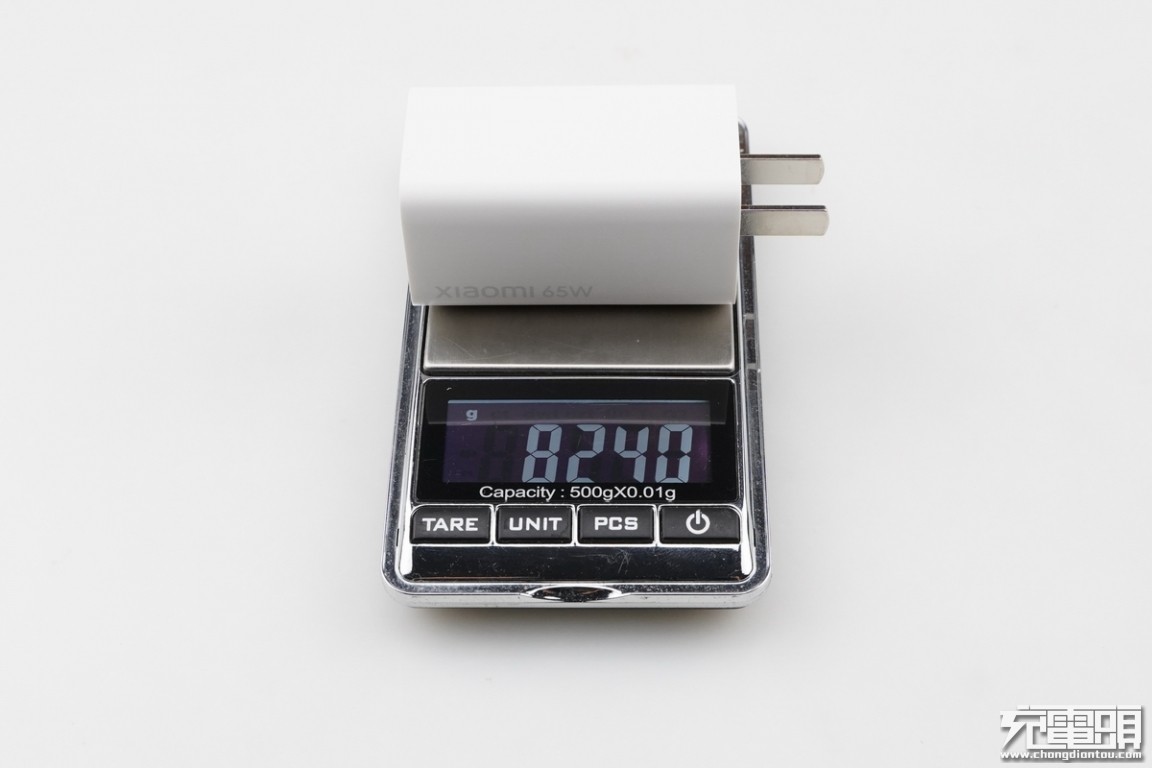

經過稱重測量，小米65W氮化镓快充充電器的重量約為82g。

很多網友質疑長條狀的充電器在用于牆插使用時容易掉。其實不然，因為小米這款充電器的體積和重量都比較小，插腳側也有足夠的支撐面，可以适應牆插等使用場景。

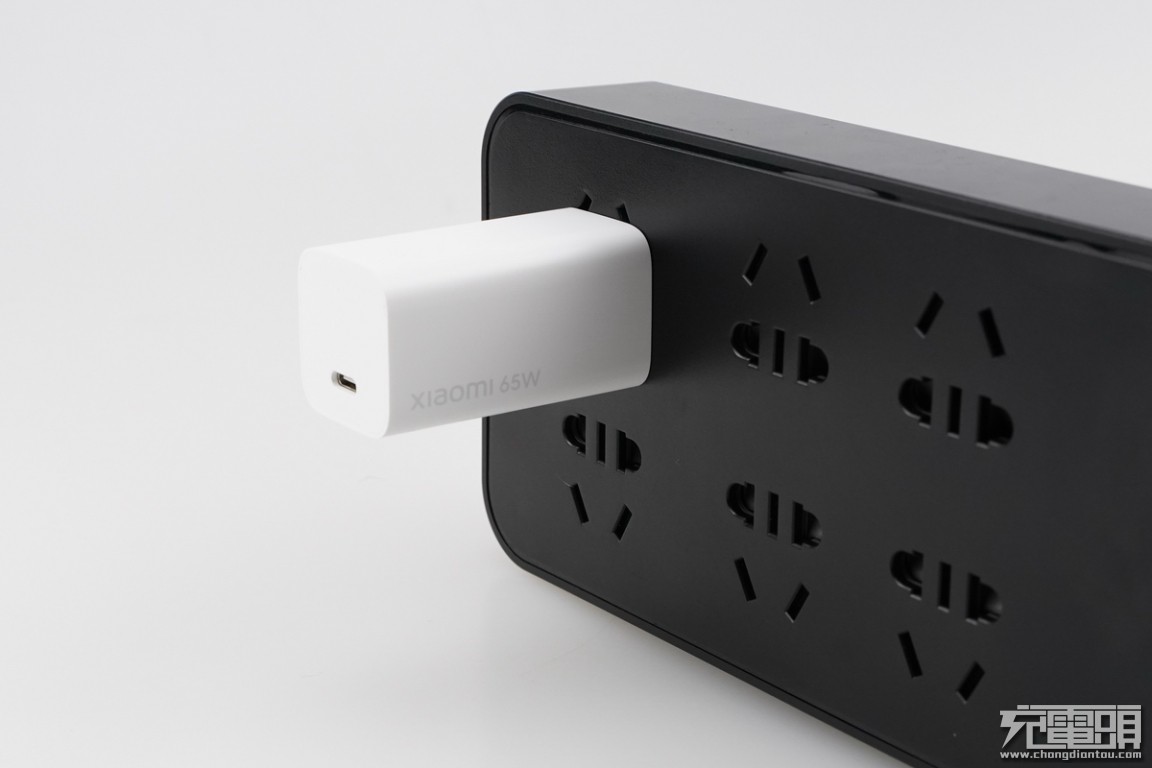

在用于排插時，就更不用擔心充電器的體積過大而占用旁邊的孔位了，餘量相當充足。

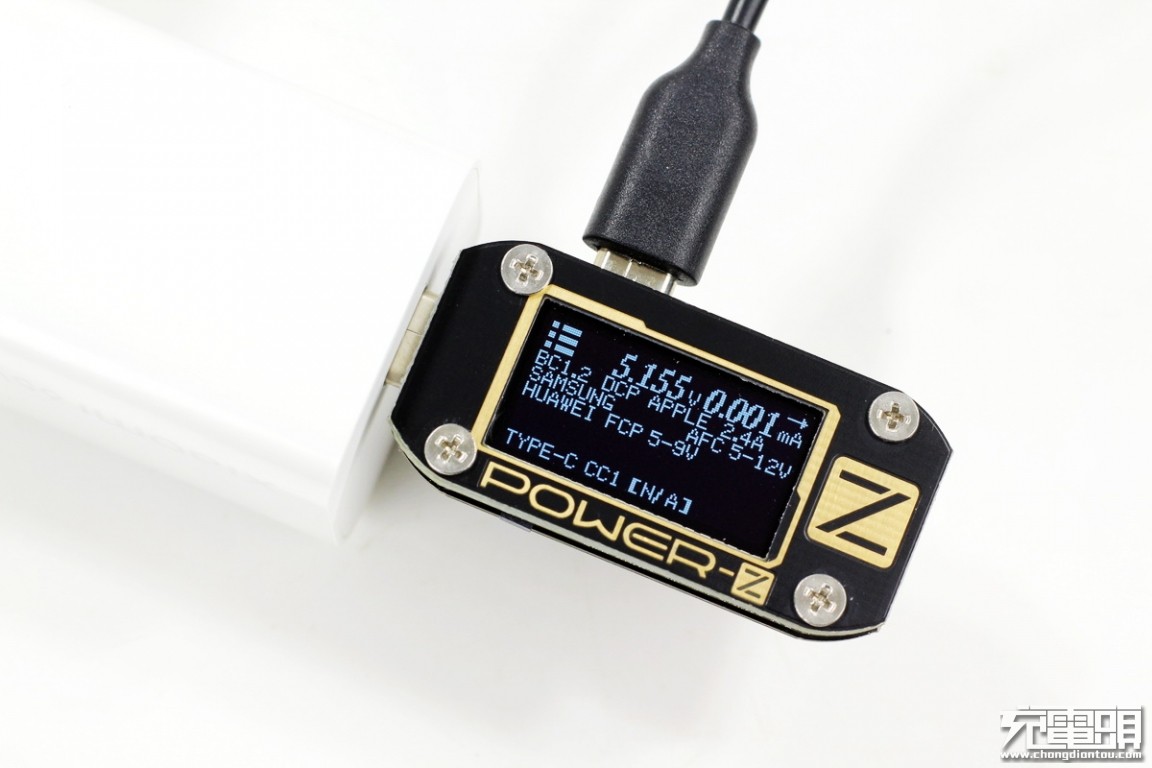

使用ChargerLAB POWER-Z KM001C檢測充電器輸出協議，顯示支持BC1.2、Apple2.4A、AFC、FCP等協議。

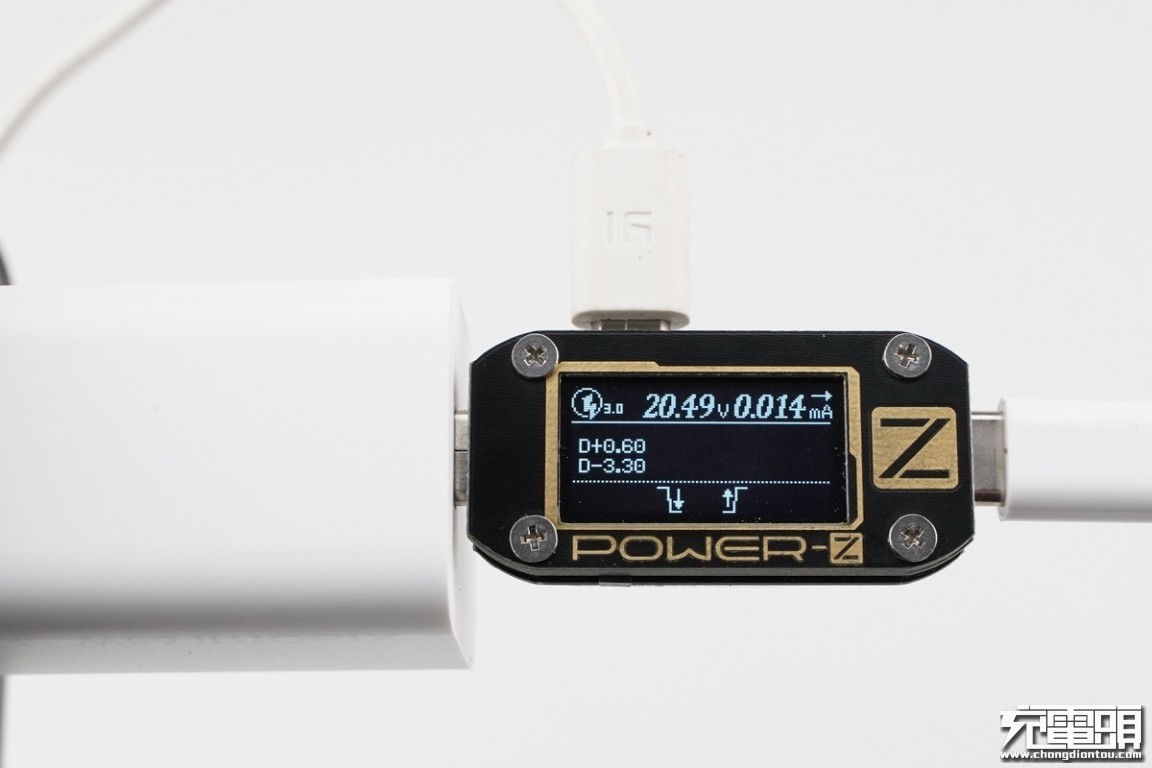

通過誘騙可以看到它還支持QC3.0 ClassB，最大電壓為20V。

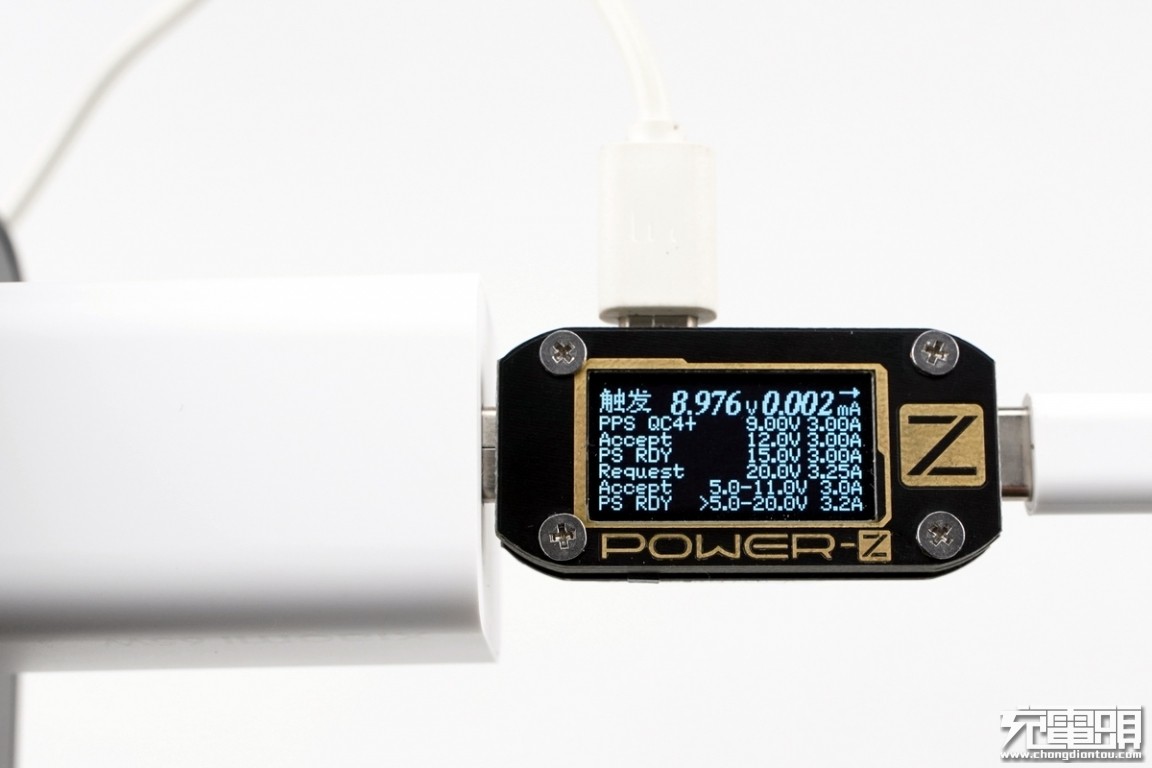

使用ChargerLAB POWER-Z KM001C繼續檢測充電器的PDO報文，顯示支持5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五檔固定電壓檔位，以及5-11V/3A、5-20V/3.2A兩檔PPS電壓檔位。

二、小米GaN充電器Type-C 65W拆解

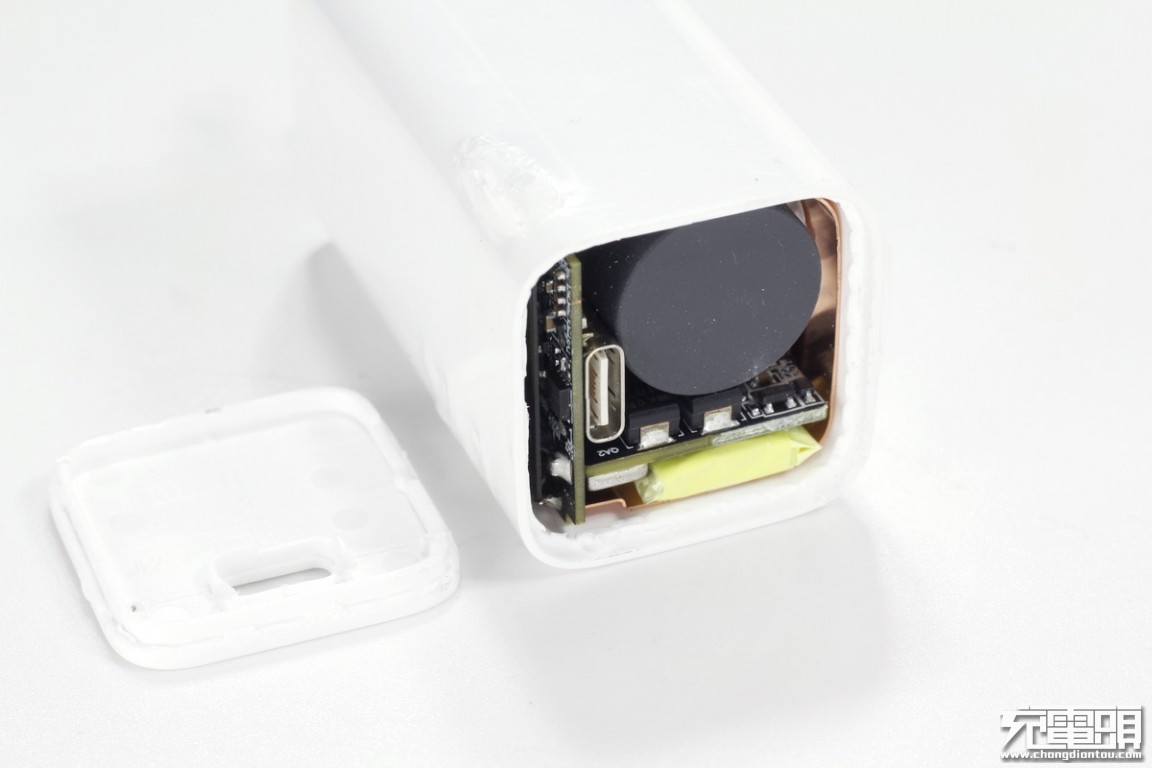

首先從輸出端打開充電器外殼，可以看到兩塊PCB闆呈L形布置。

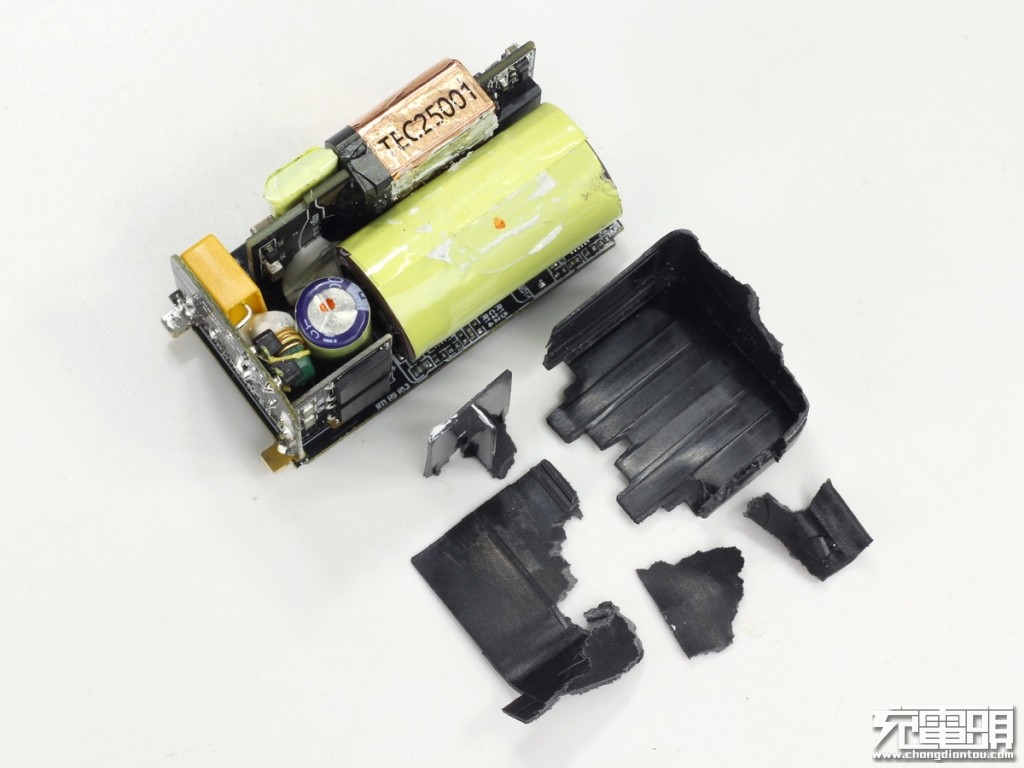

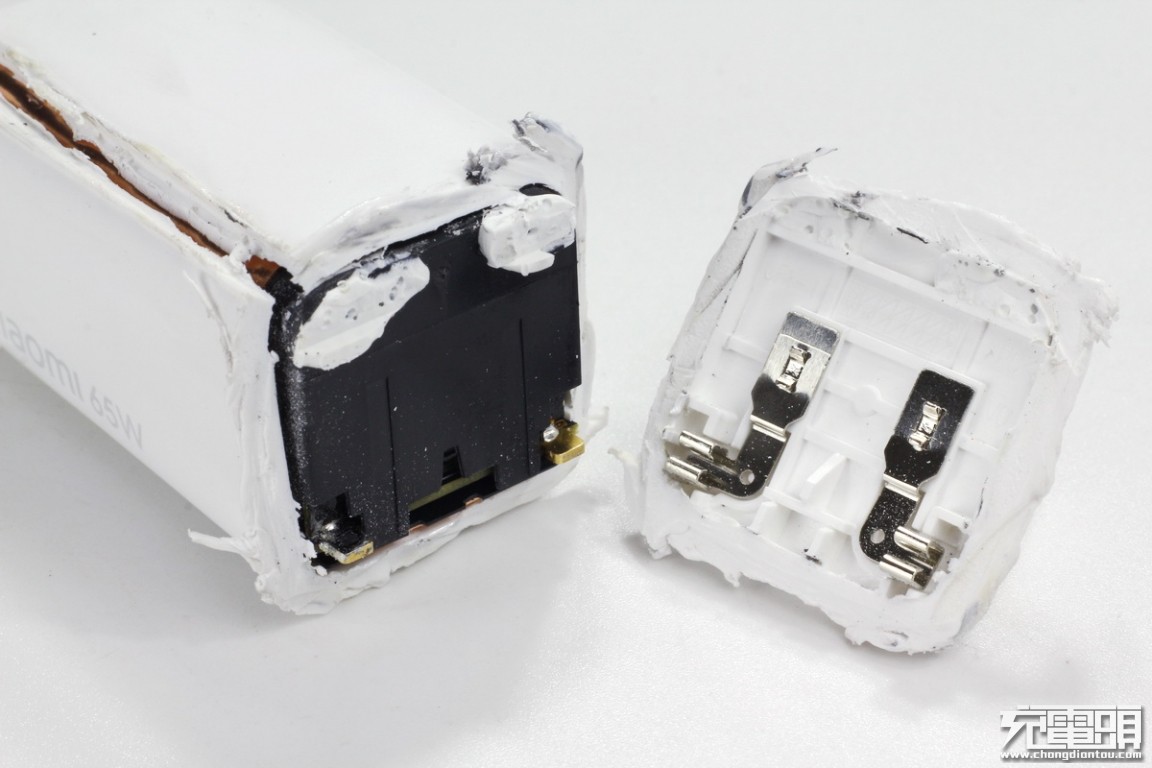

打開外殼之後，内部PCBA模塊無法直接取出，隻能動用切割機繼續将外殼切開。

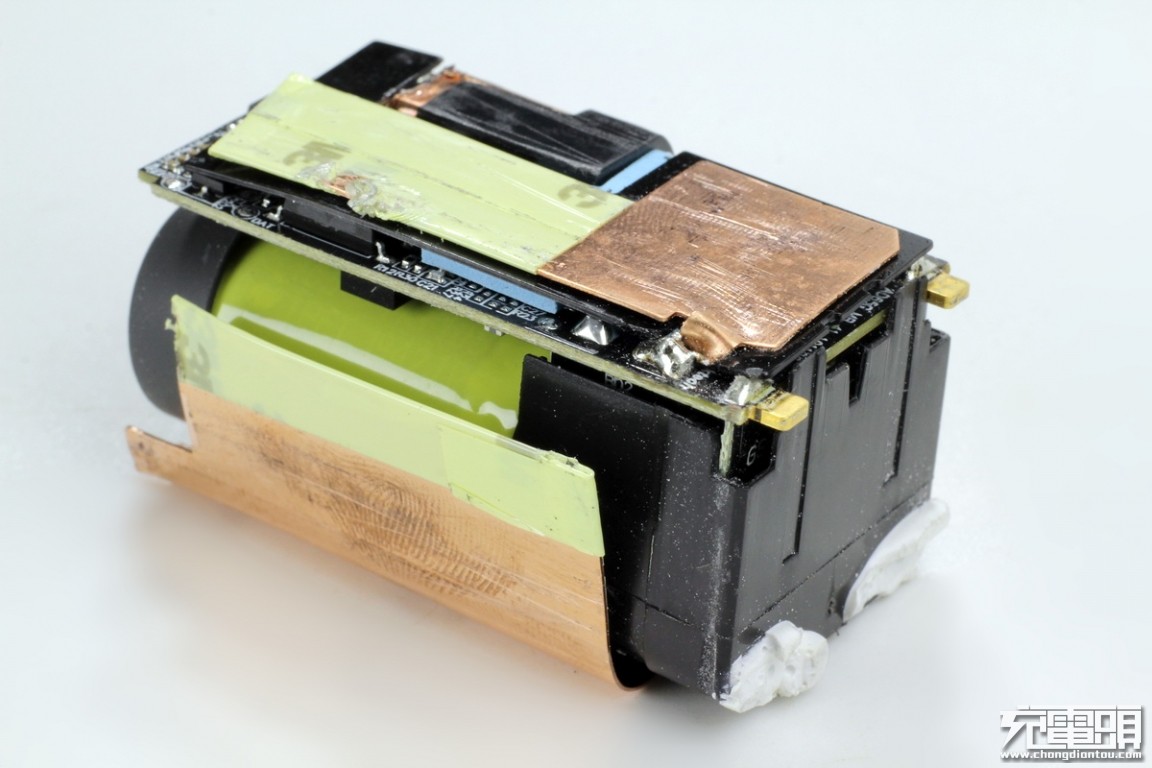

取出内部PCBA模塊之後，可見外圍使用大面積的銅片包裹，輸入端使用塑料骨架支撐絕緣。

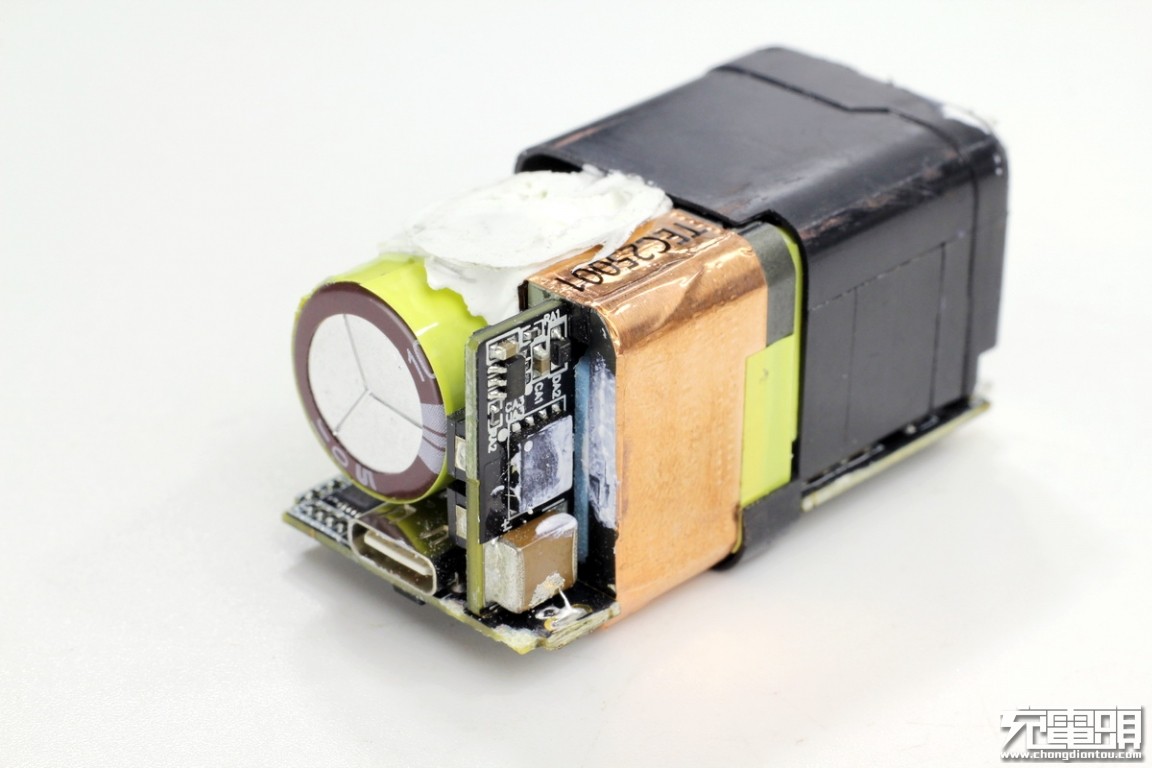

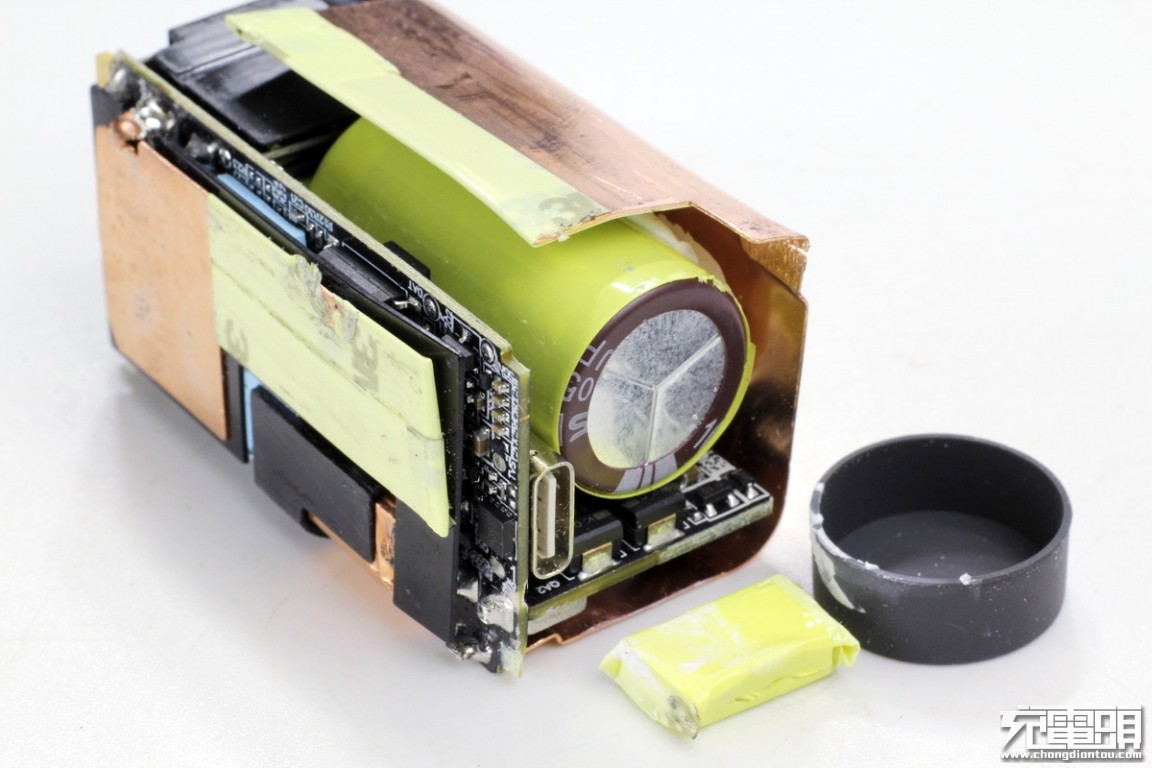

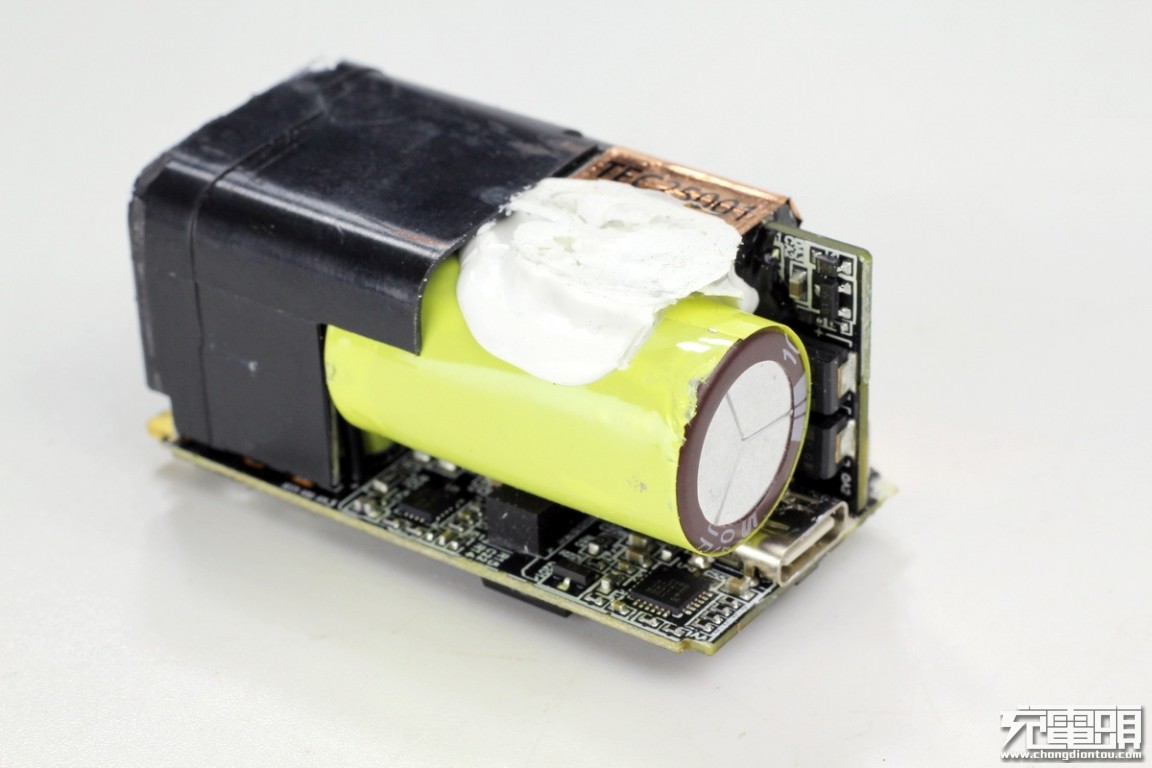

從輸出端看，在兩塊PCB闆之間卧置了一顆較大體積的初級濾波電容，外圍使用馬拉膠帶包裹，并在頂部還套有橡膠絕緣套。

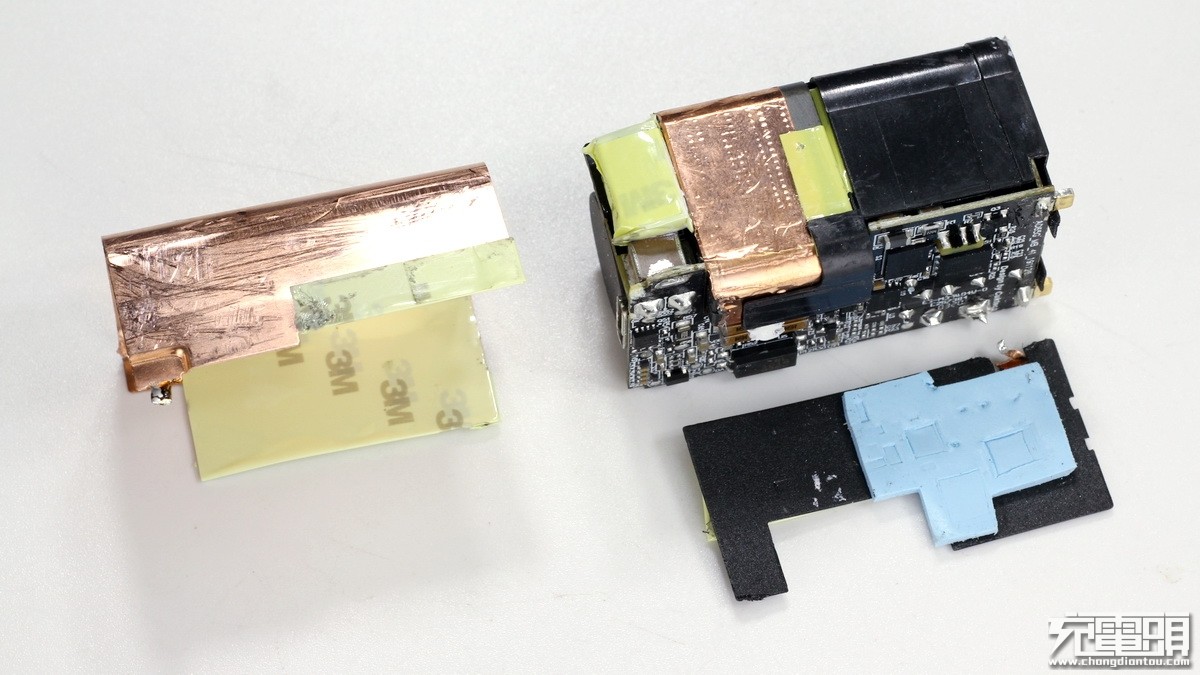

拆除PCBA模塊外圍的銅片，銅片内側貼有絕緣塑料闆和馬拉膠帶，并在在芯片對應的位置增設導熱墊。

小米65W氮化镓充電器采用的是平面變壓器，外側包裹着銅箔屏蔽層。平面變壓器所在的PCB闆上還設有一顆同步整流芯片和同步整流MOS管，并使用矽膠和小塊導熱墊增強導熱性能。

初級濾波電解電容和變壓器之間通過注膠固定，電解電容與兩款PCB闆之間均留有空隙。

繼續拆下輸入端的塑料骨架，可見輸入端還有兩款小PCB闆。

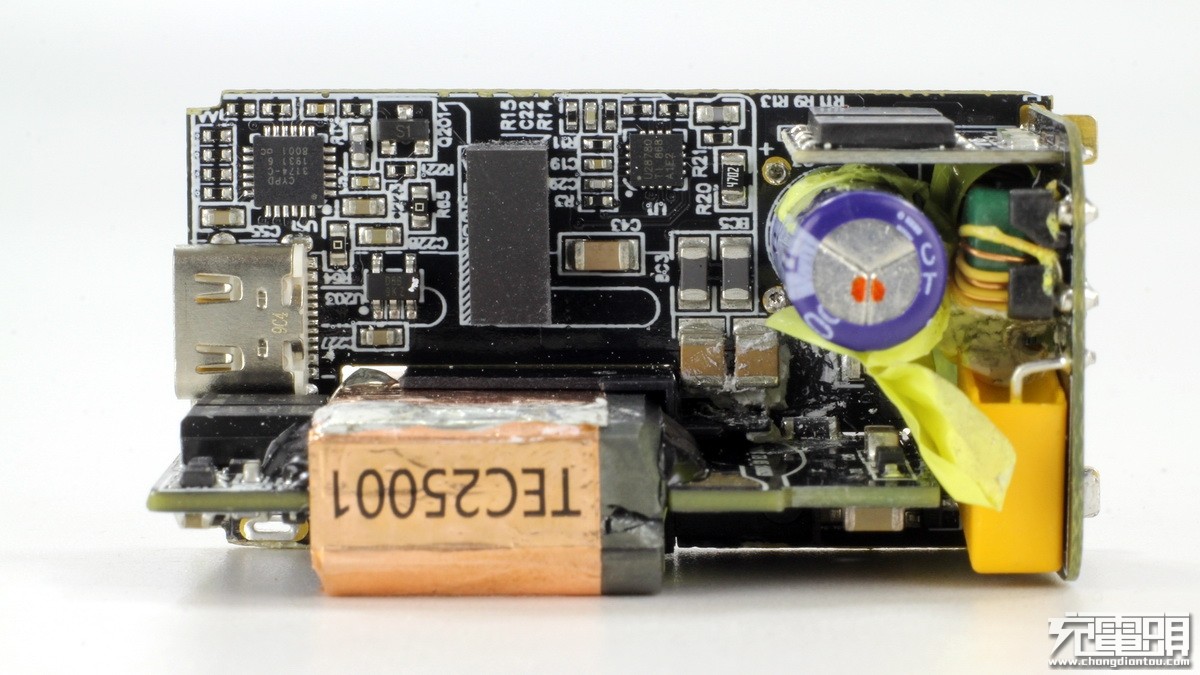

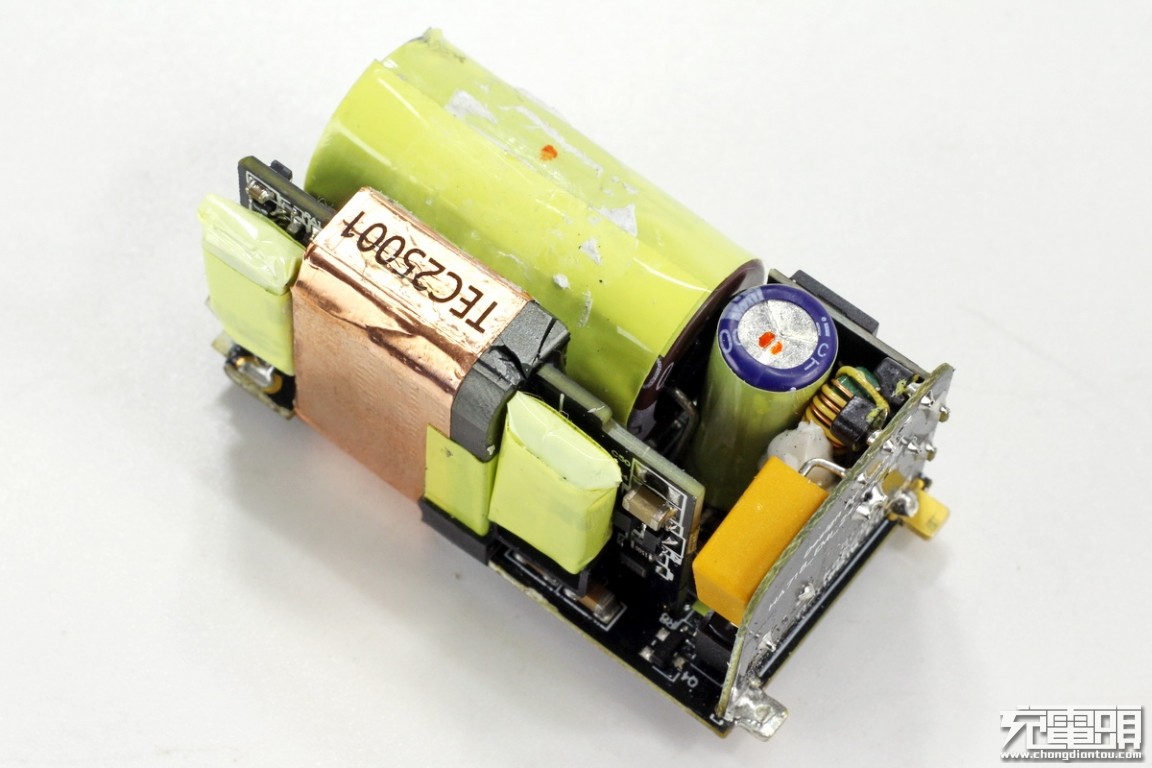

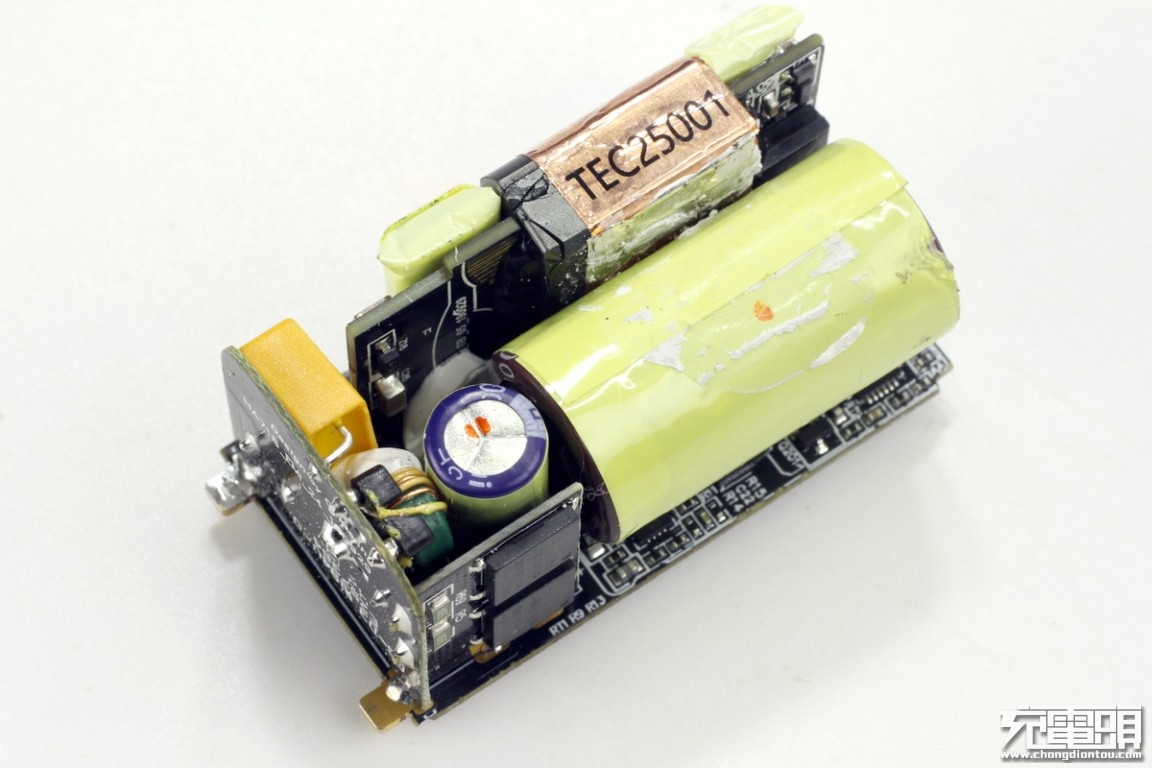

輸入端的兩塊小PCB闆上分别設置了安規電容、共模電感和整流橋等；變壓器銅箔上絲印TEC25001字樣。

充電器在裝配時，變壓器兩側均設有一塊小體積導熱墊。

PCBA模塊的電源輸入通過底部主PCB上的兩個沉金觸點實現。

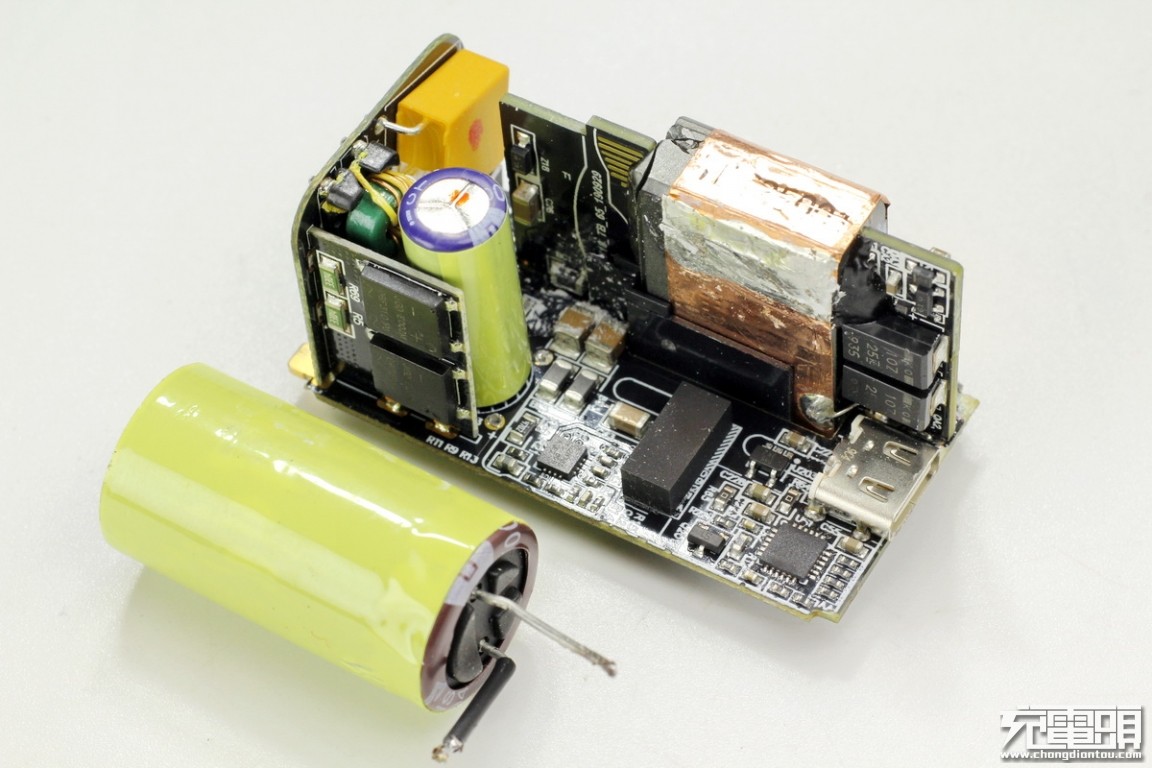

拆下輸入濾波電解電容，其中一根引腳套着絕緣橡膠套，底部的PCB闆上貼有橡膠墊。

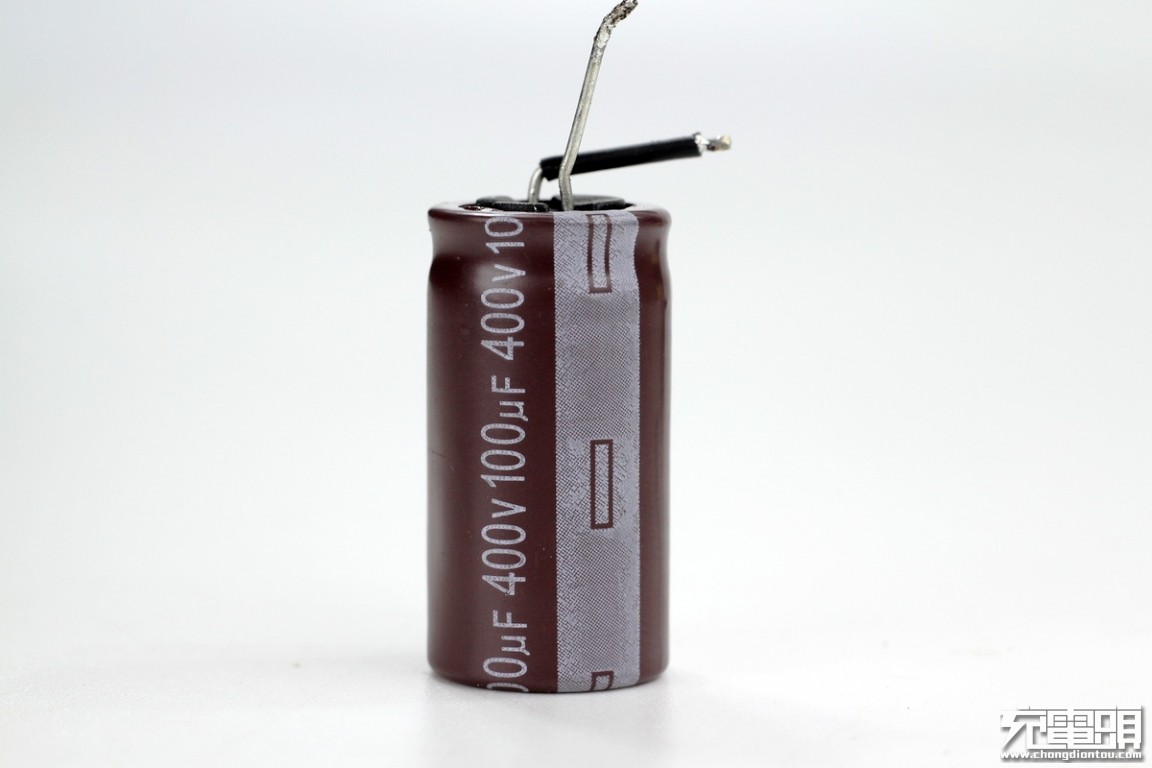

去掉絕緣馬拉膠帶，電解電容的規格為400V 100μF。

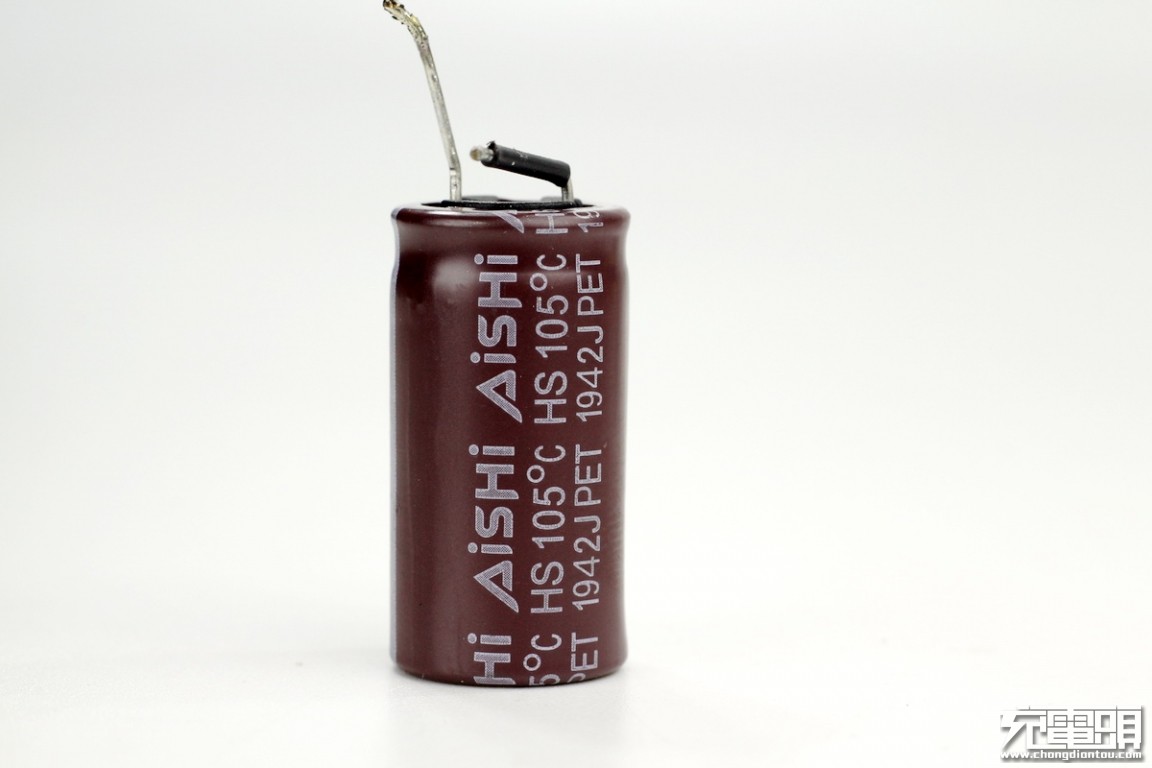

電解電容品牌為AiSHi艾華，耐溫105℃。

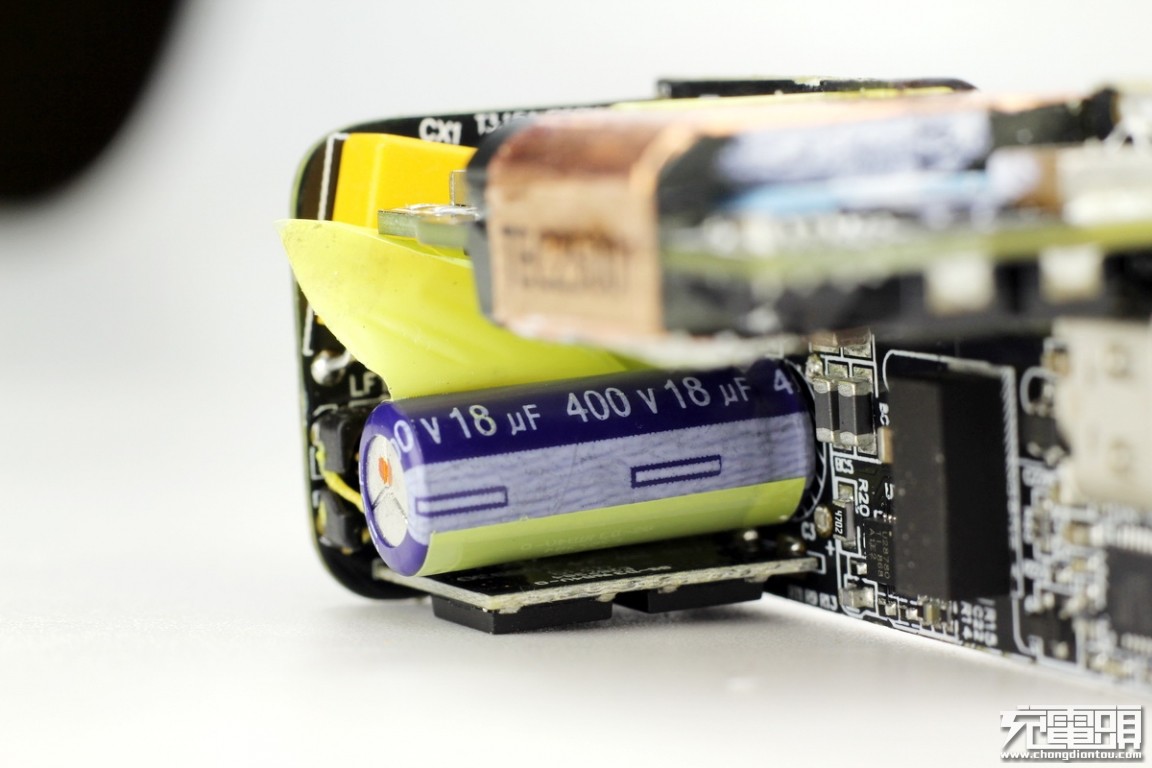

另一顆小體積的輸入濾波電解電容同樣來自艾華，規格為400V 18μF。

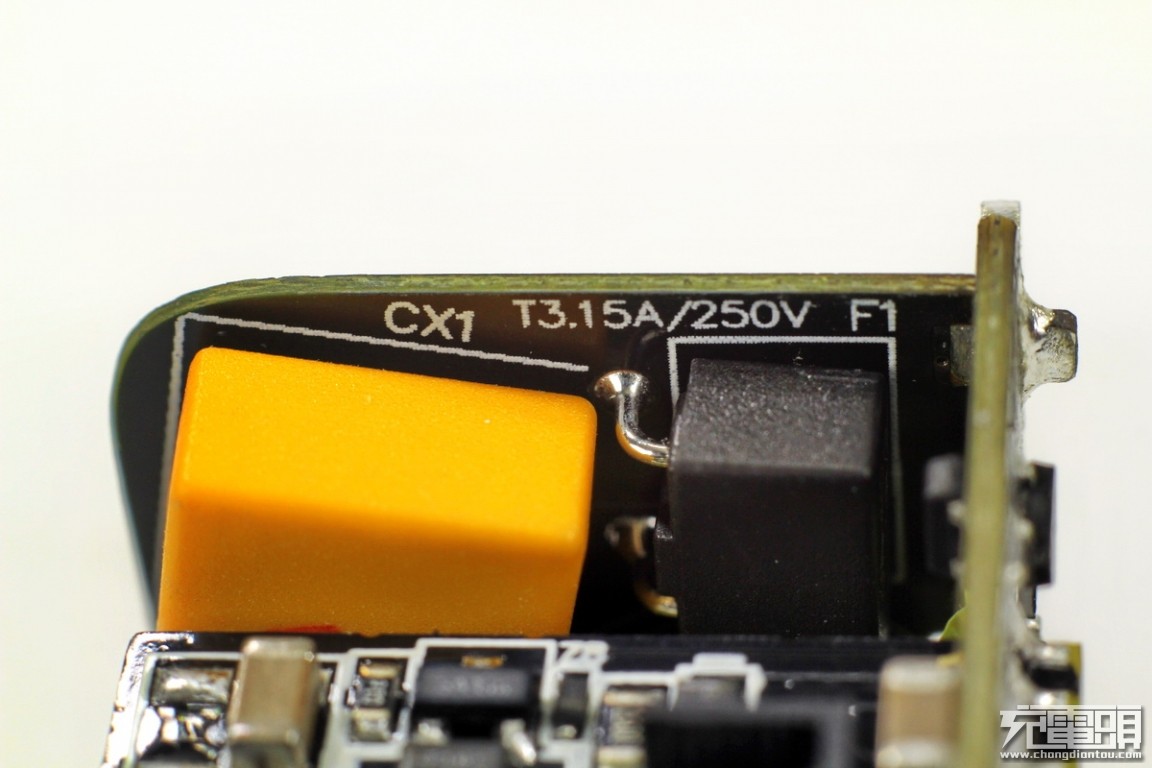

輸入端PCB闆上設有安規X電容和延時保險絲，其中延時保險絲規格為3.15A 250V。

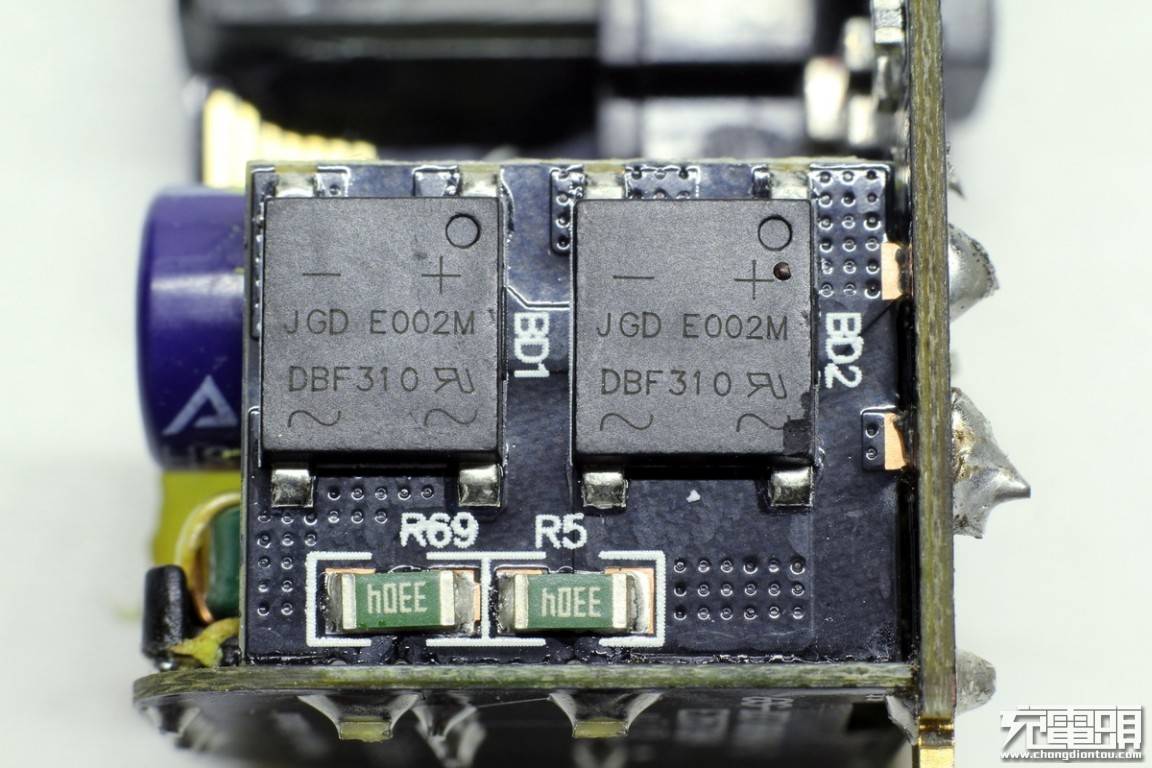

充電器的輸出端采用兩顆整流橋，均攤發熱。

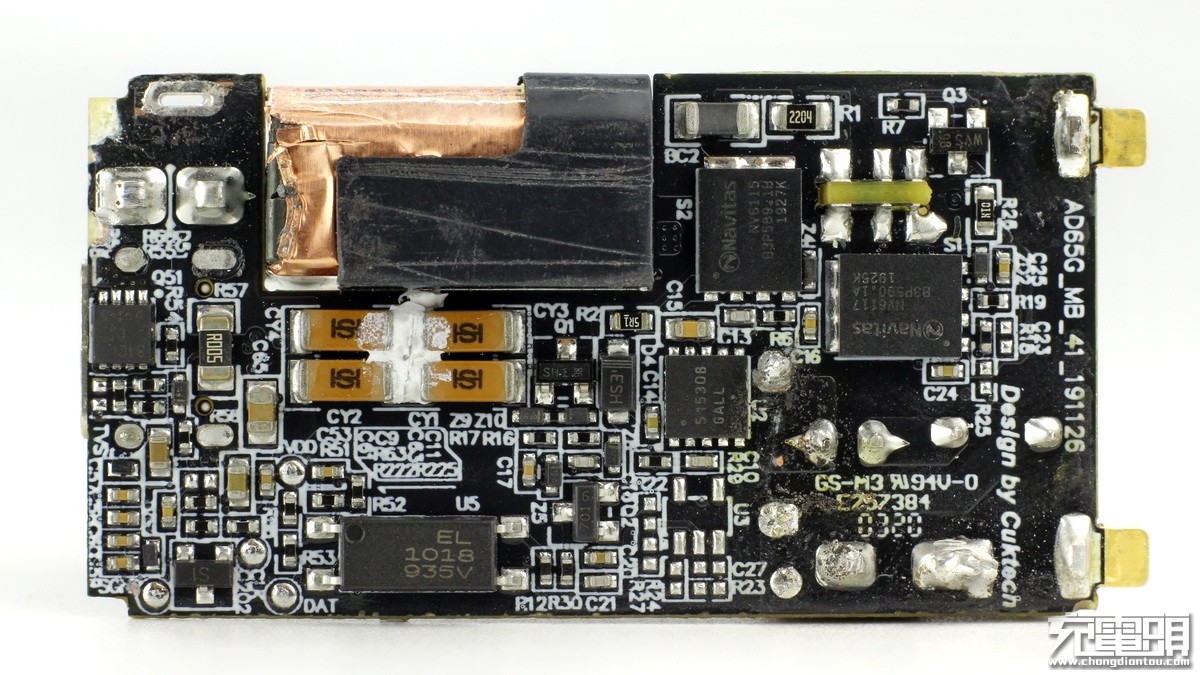

主PCB闆一覽，右側為初級側，左側為次級側，初級和次級之間設有一顆億光EL1018光耦，用于輸出電壓反饋。同時還采用了四顆貼片式Y電容，用于輸出抗幹擾。

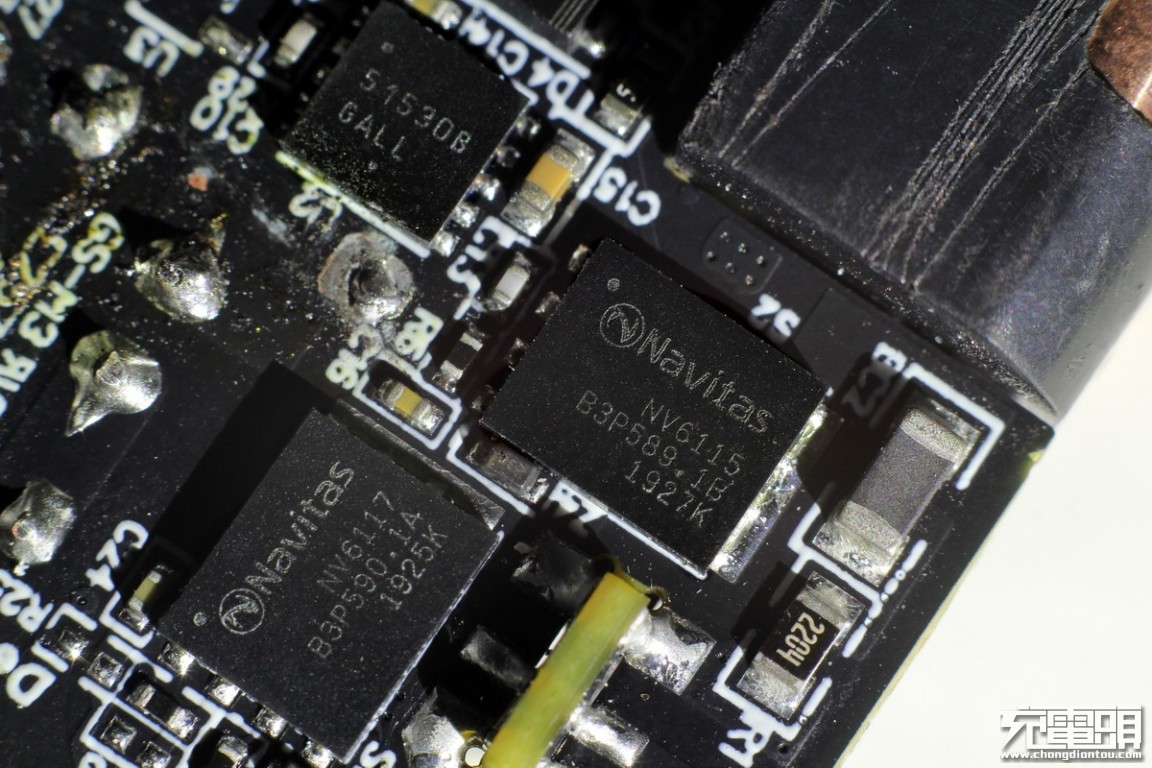

初級側兩顆氮化镓功率芯片來自納微半導體，型号分别為NV6115和NV6117，這也是整個産品的核心元器件。據了解，NV6115和NV6117内置驅動器以及複雜的邏輯控制電路，170mΩ導阻和120mΩ導阻，耐壓650V，支持2MHz開關頻率，采用5*6mm QFN封裝，節省面積。

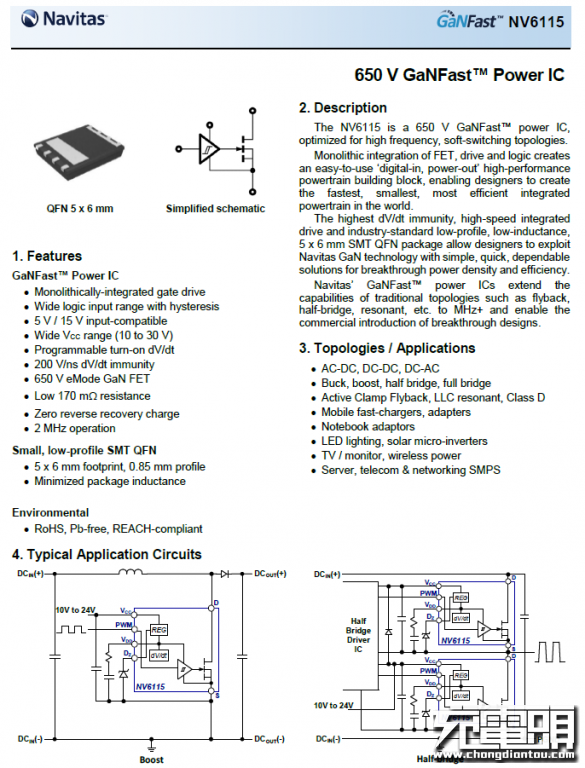

納微半導體 NV6115 詳細資料。

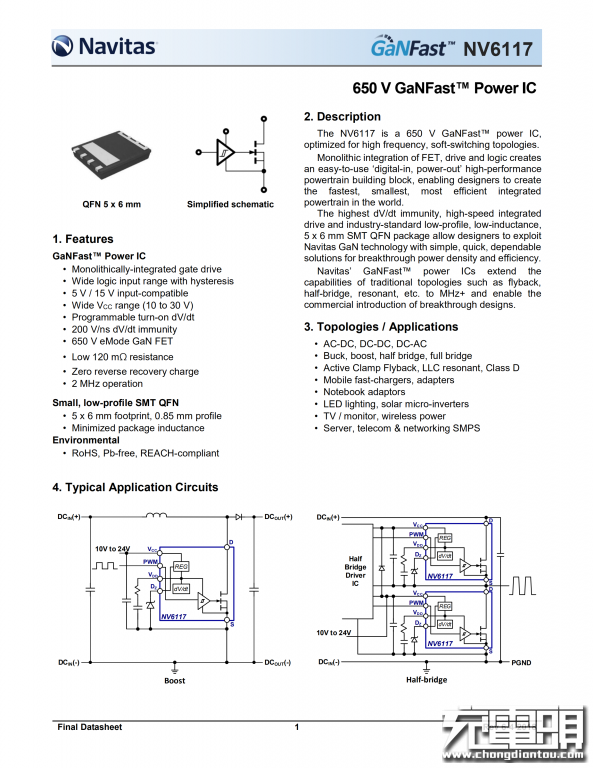

納微半導體 NV6117詳細資料。

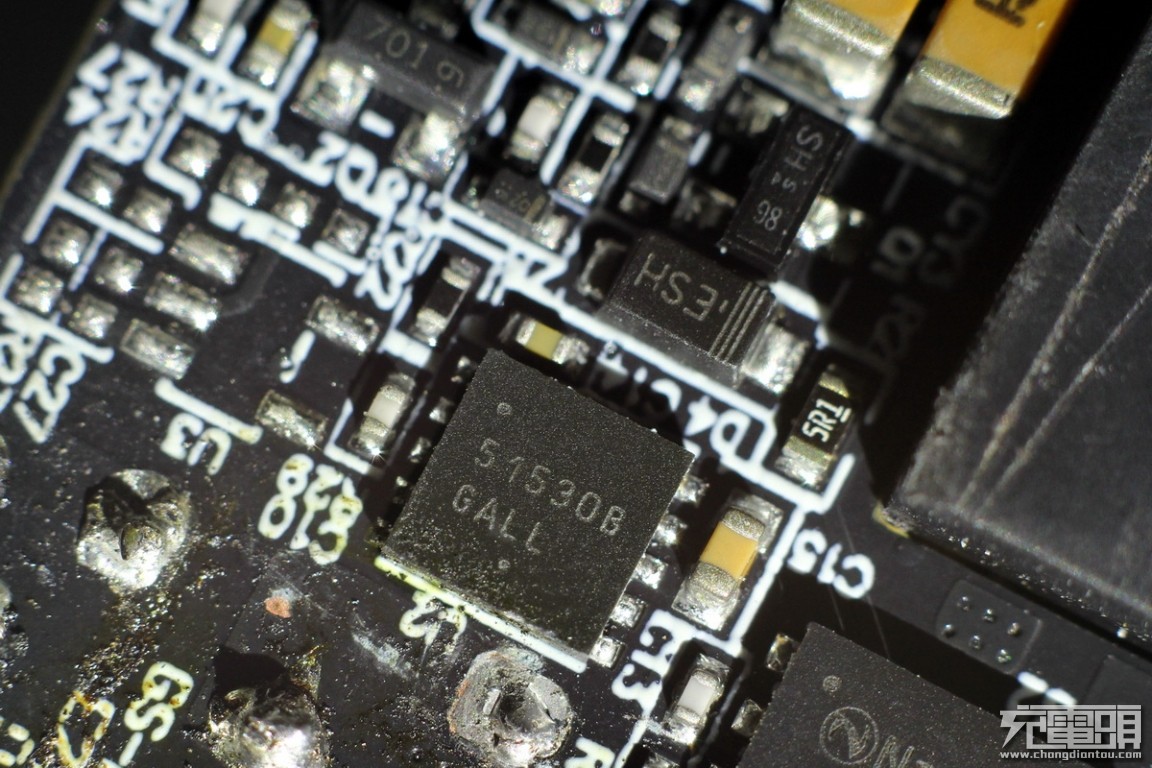

在兩顆氮化镓功率芯片旁邊是一顆安森美的控制器NCP51530B。

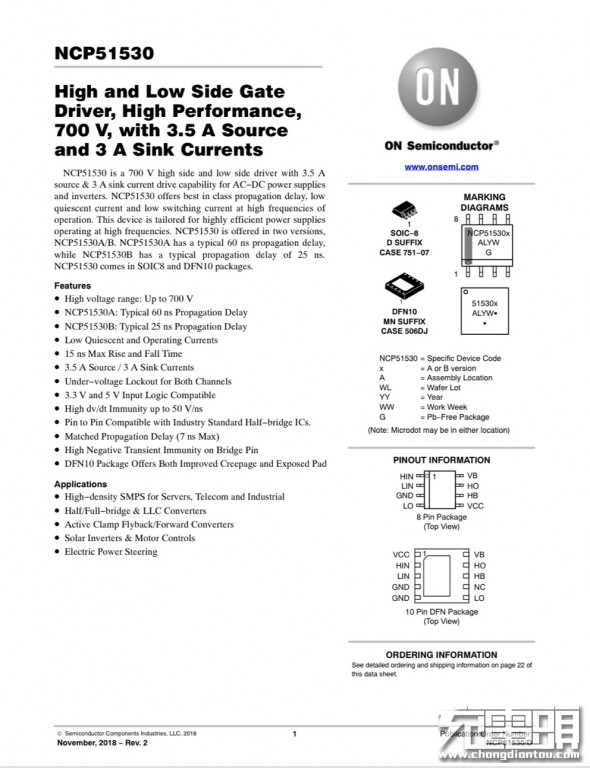

安森美NCP51530是一款700V高壓側和低壓側驅動器，具有3.5A電源和3A彙極電流驅動能力，适用于交直流電源和逆變器。NCP51530在高頻工作時提供最佳的傳輸延遲、低靜态電流和低開關電流，該芯片專為高頻工作的高效電源而設計。NCP51530有兩個版本，NCP51530A/B。NCP51530A具有典型的60 ns傳播延遲，而NCP51530B具有典型的25 ns傳播延遲。NCP51530采用SOIC8和DFN10封裝。

億光EL1018光耦，用于輸出電壓反饋。

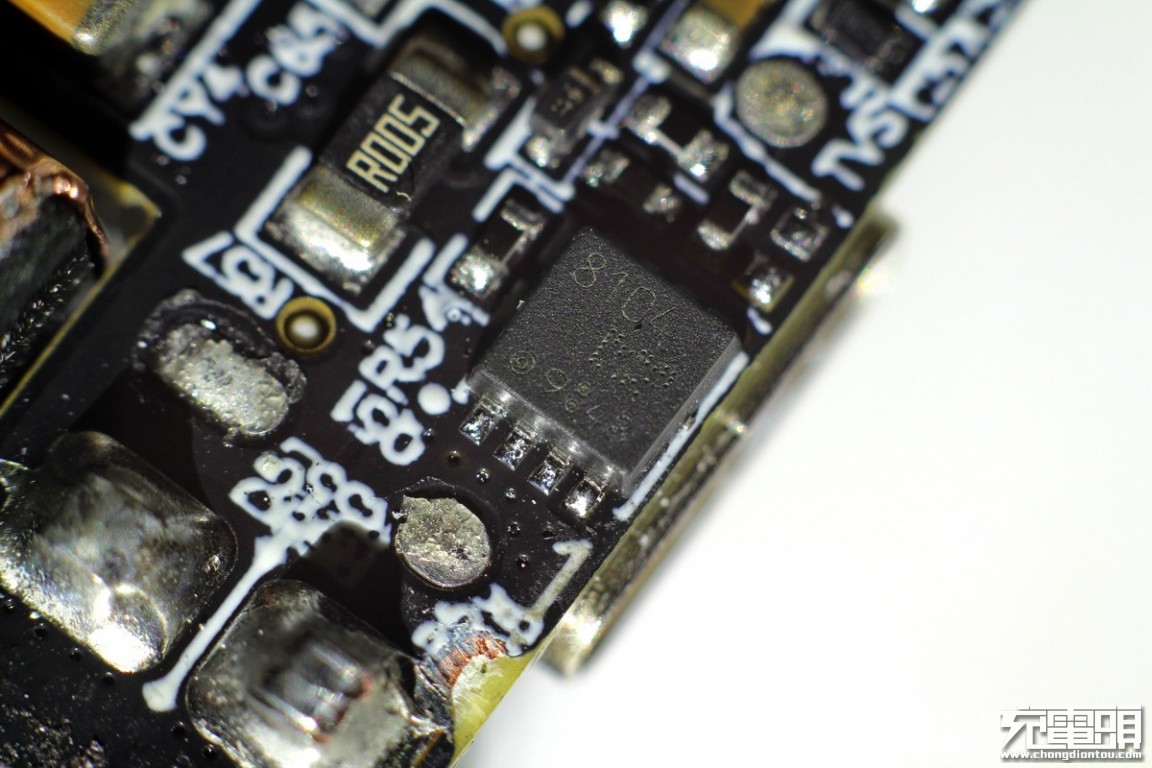

USB-C接口背面設有一顆VBUS開關，采用東芝TPCC8104 PMOS管。

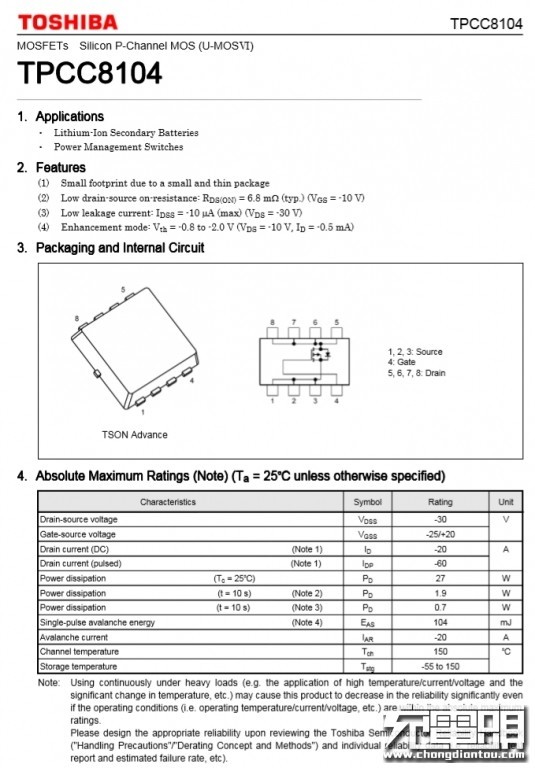

東芝TPCC8104 詳細資料。

主PCB闆背面靠接USB-C接口處設有一顆協議芯片，初級側為一顆主控芯片。

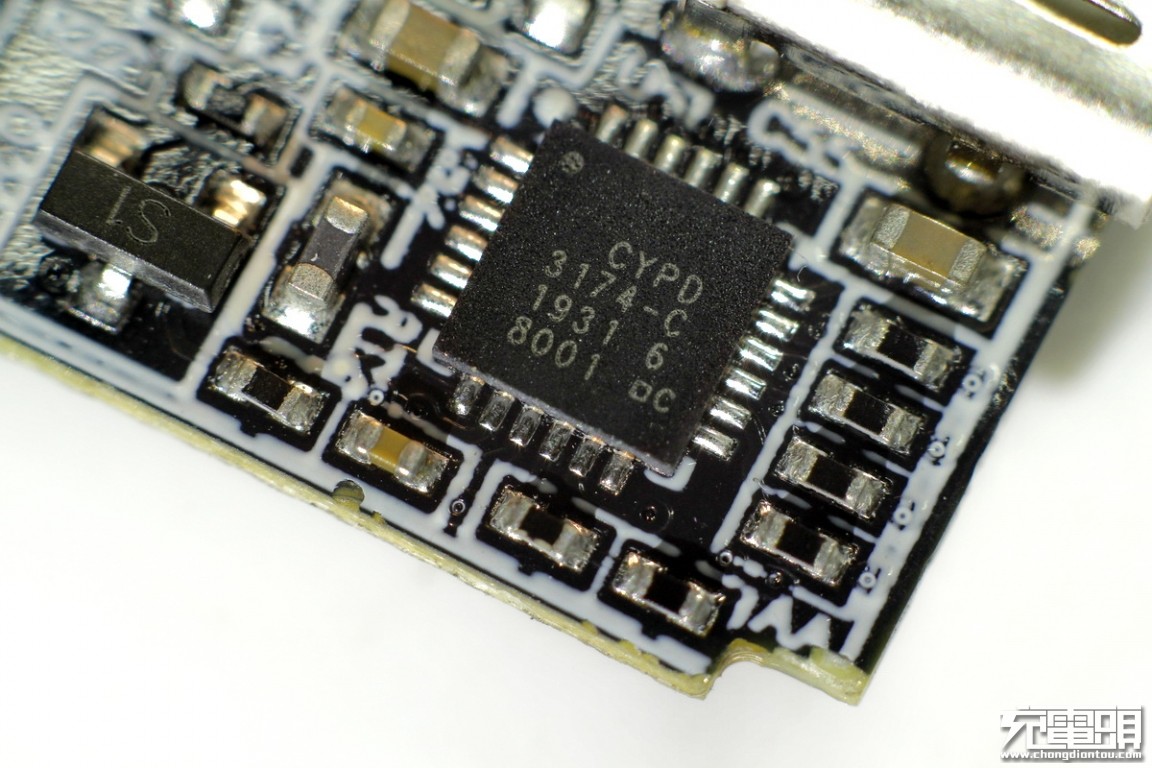

USB PD快充協議芯片采用賽普拉斯CYPD3174，該芯片支持PD3.0包括PPS協議，支持QC4.0，蘋果2.4A等其他快充協議；内置多重全面的保護功能，内置32位M0處理器，集成振蕩器且無需外部時鍾。

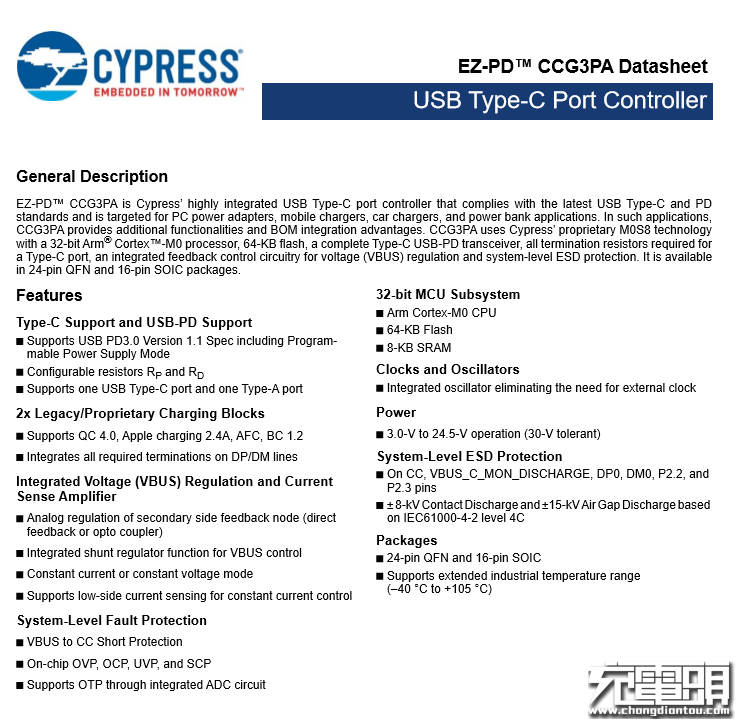

賽普拉斯 CYPD3174 詳細資料。

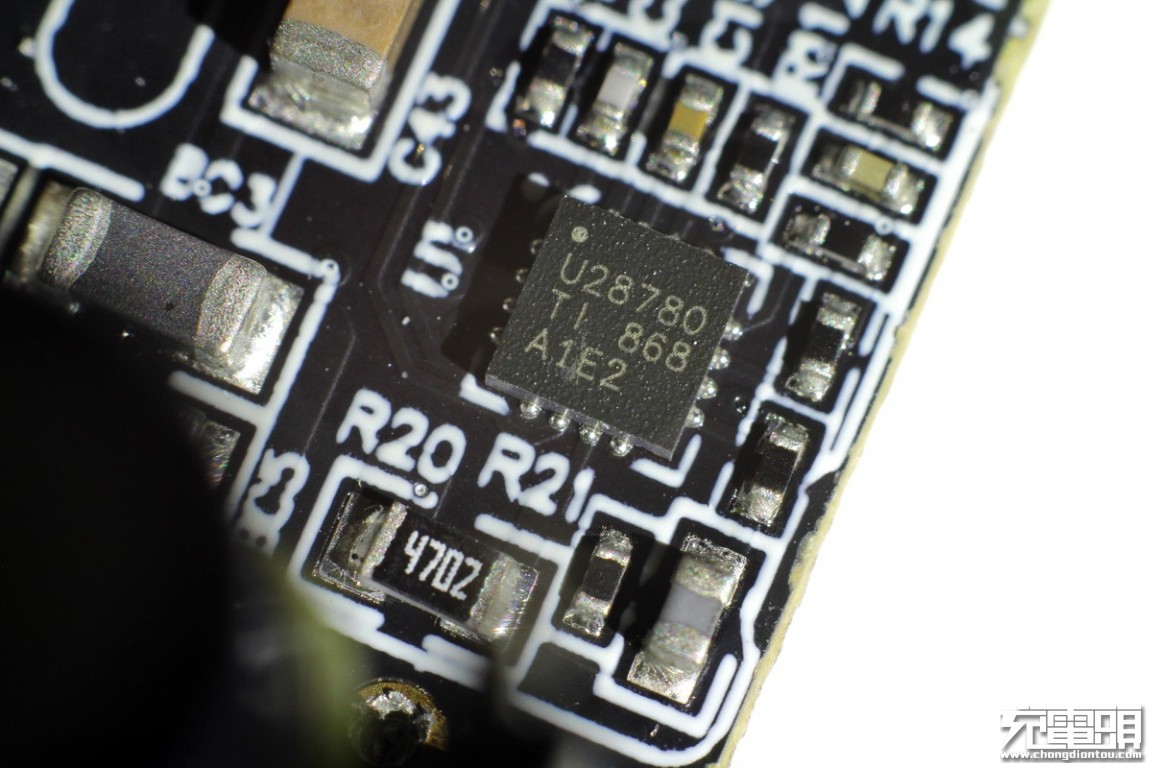

來自TI德州儀器的UCC28780初級控制器，其工作頻率可達1MHz，遠高于常見民用開關電源頻率，同時符合日漸嚴格的能耗及效率标準，支持GaN功率管，内置多種保護功能。

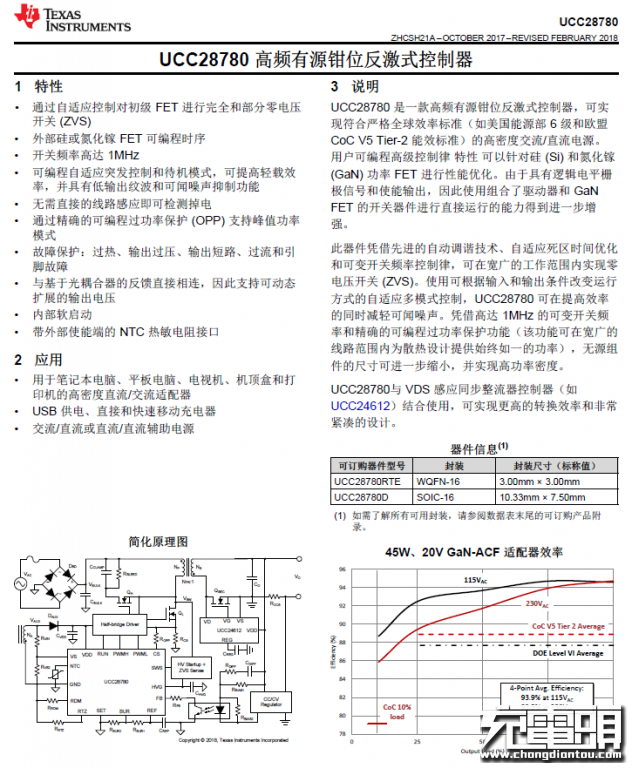

TI UCC28780詳細資料。

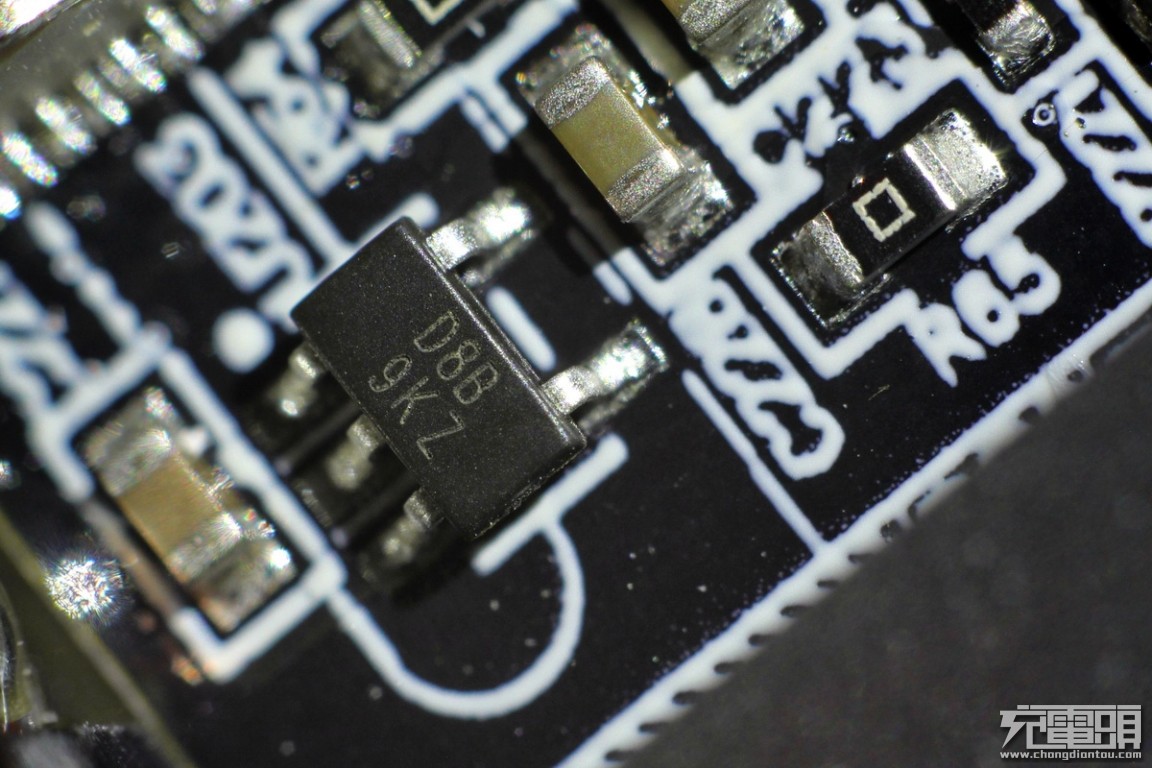

在協議芯片旁邊還有一顆絲印D8B的LDO。

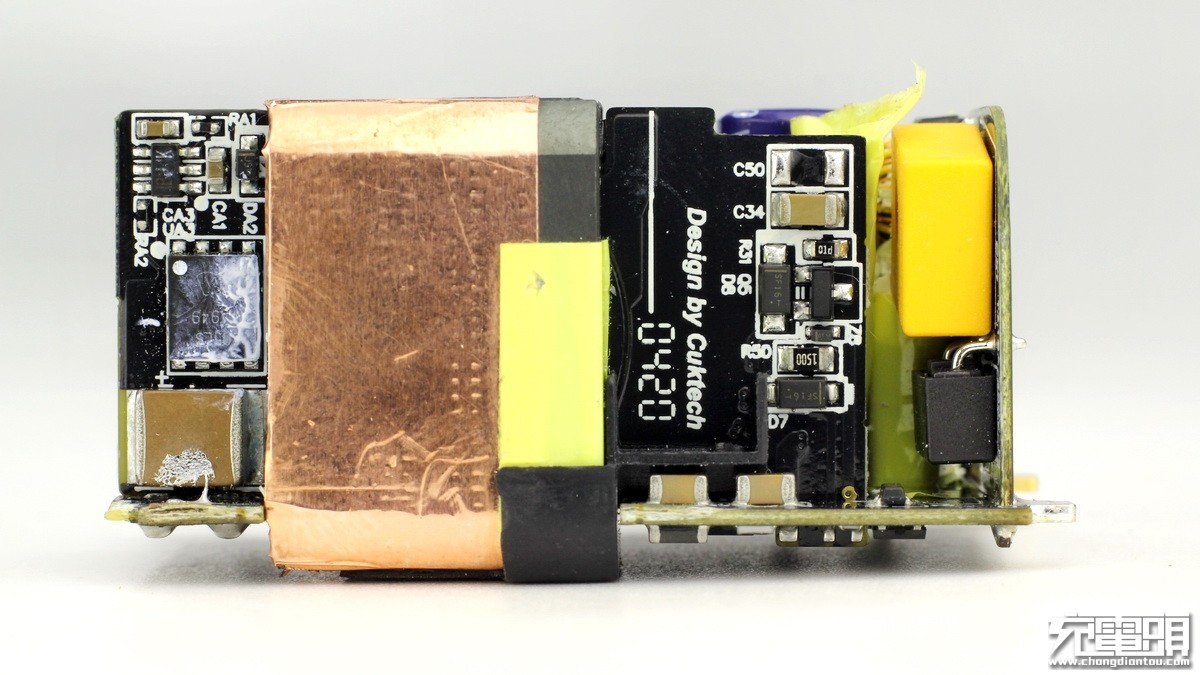

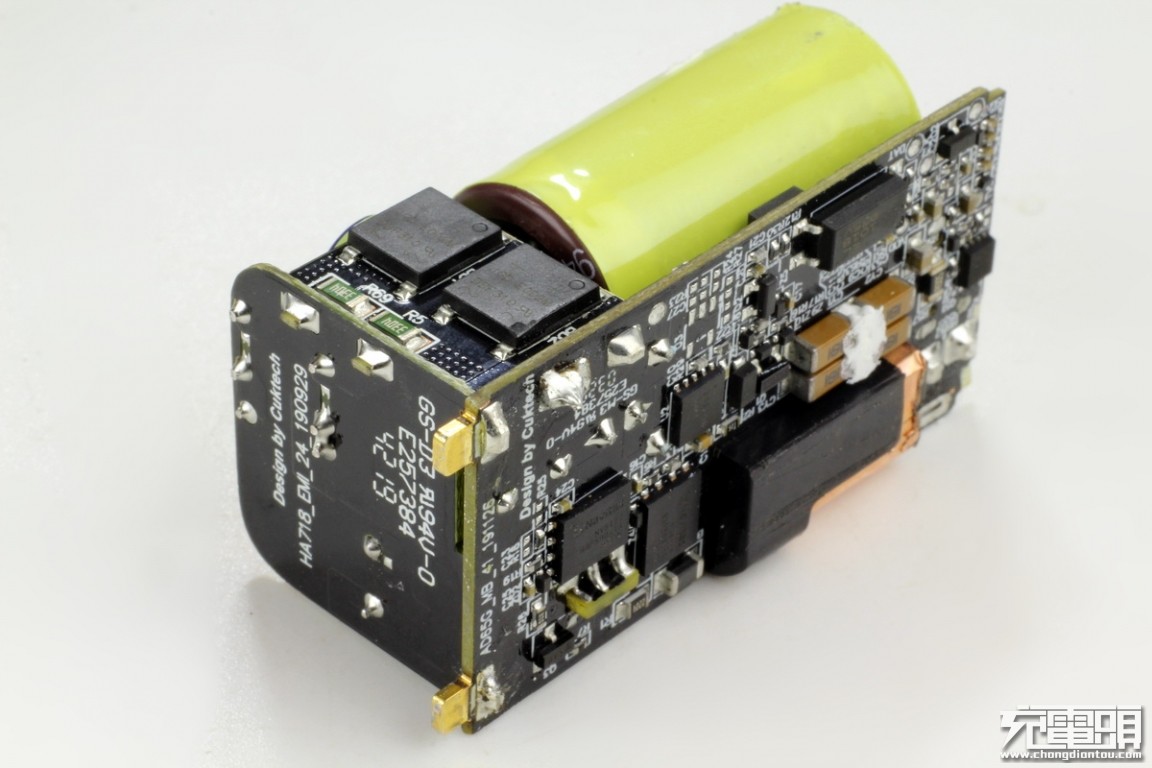

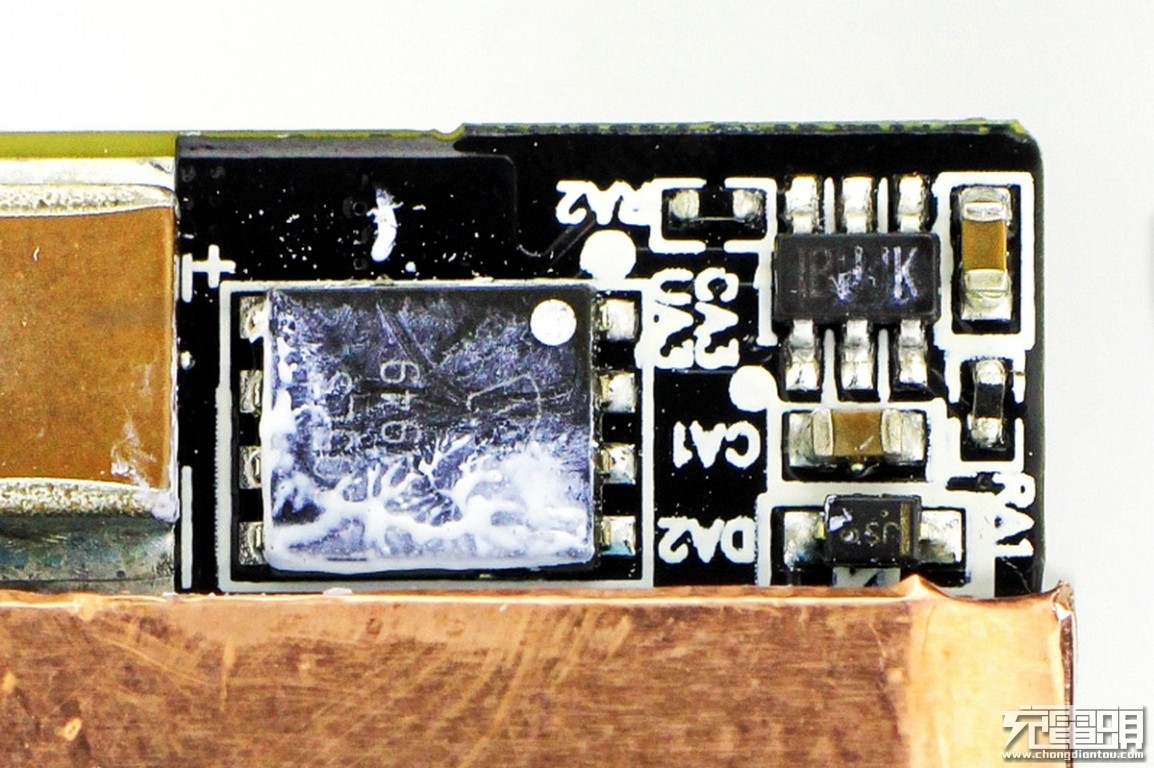

在側面的變壓器PCB闆左側，設有同步整流控制器、同步整流MOS管以及一顆貼片電容。 通過PCB闆上“Design by Cukteck”字樣得知，小米65W氮化镓USB PD快充充電器由酷科研發，可見酷科在GaN氮化镓充電器研發方面有很深的造詣。

同步整流控制采用MPS芯源半導體MP6908。

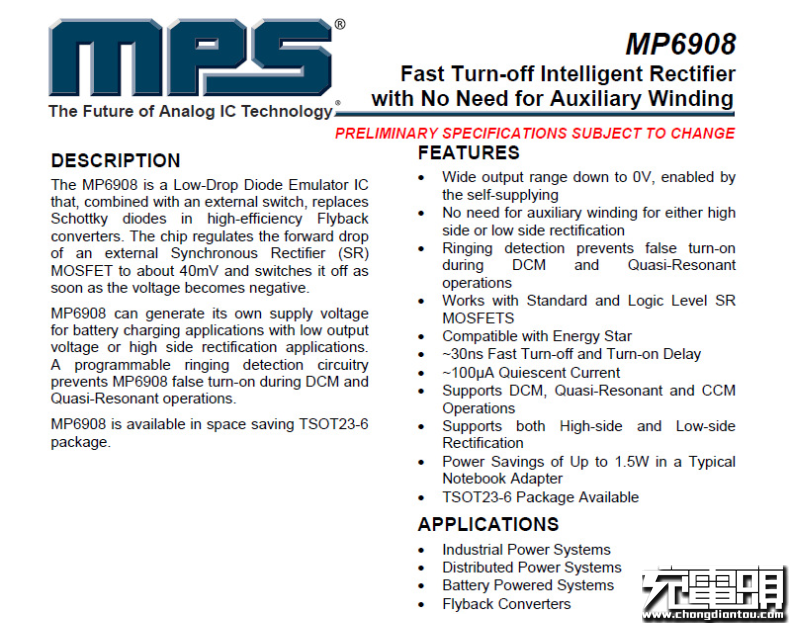

MP6908詳細規格參數。

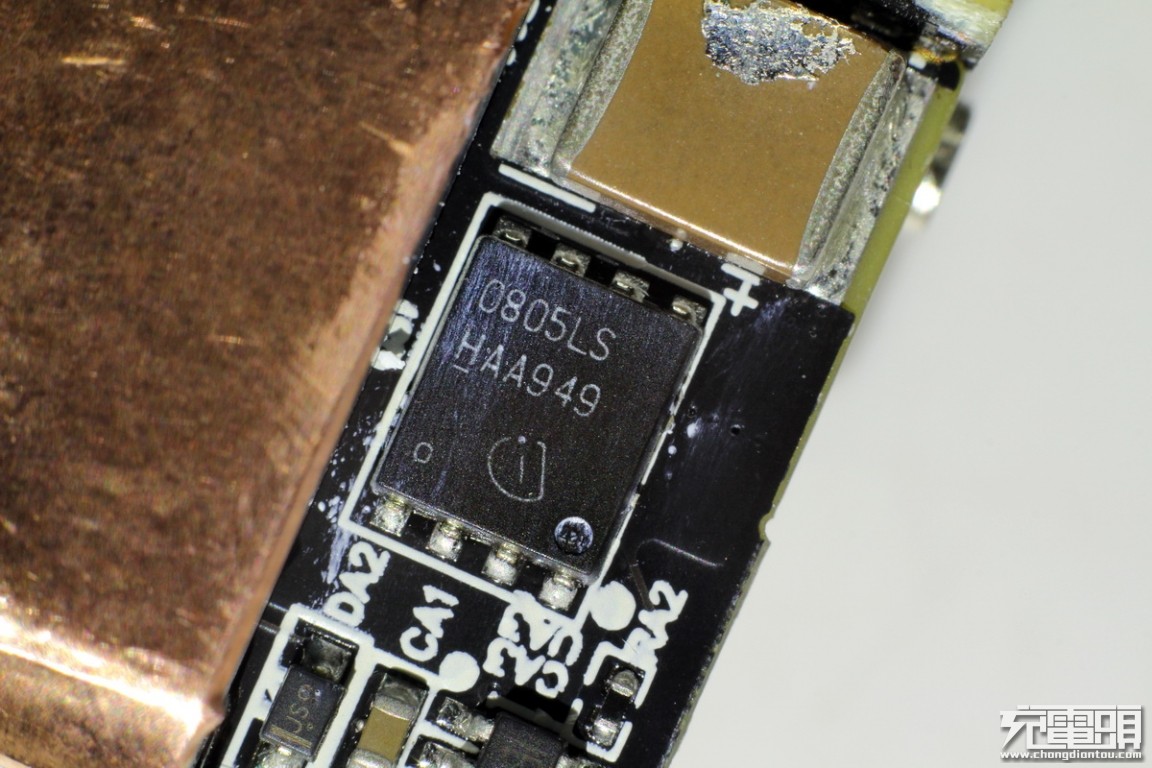

次級同步整流MOS管采用英飛淩 BSC0805LS，100V耐壓，導阻7mΩ。

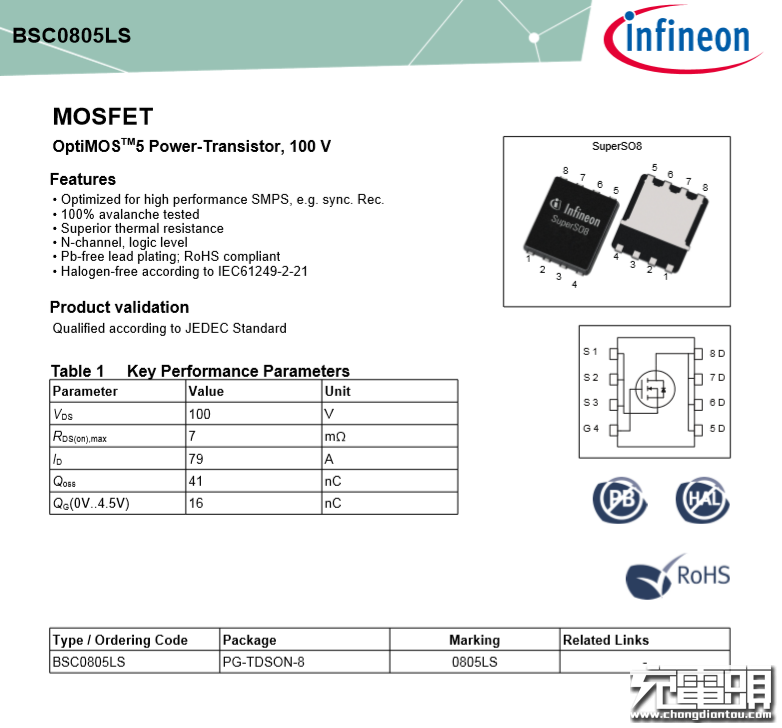

英飛淩 BSC0805LS 詳細資料。

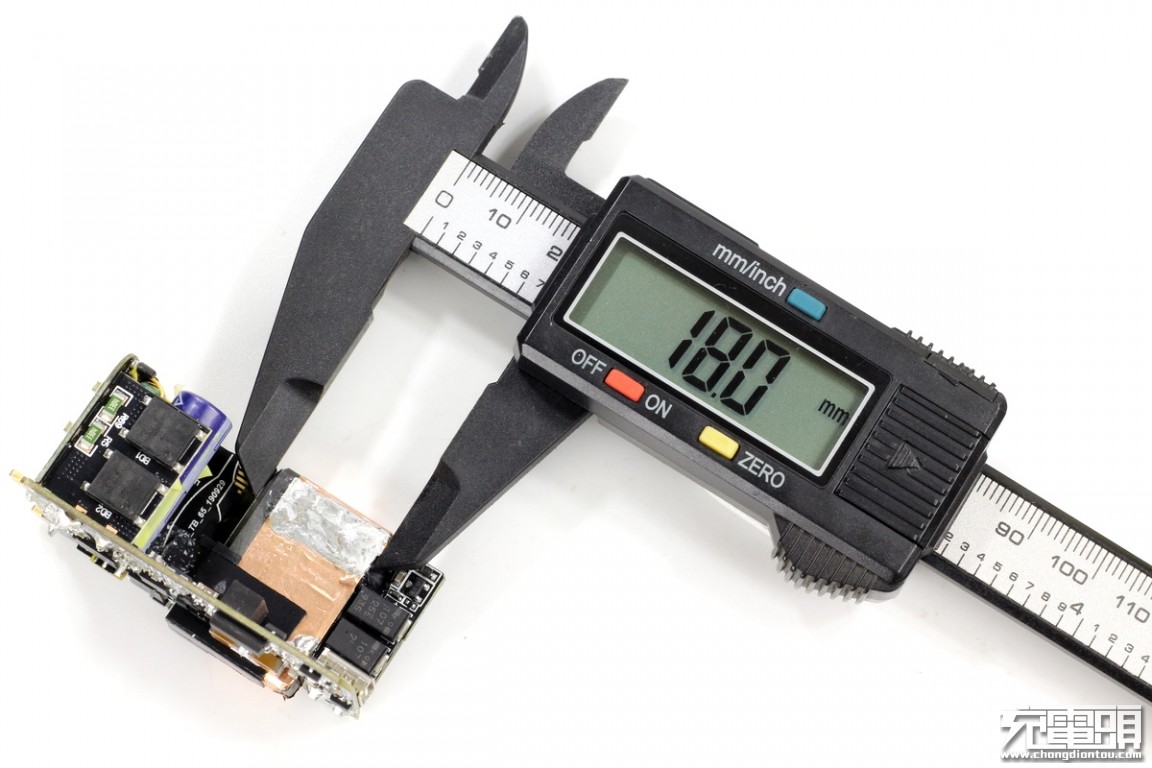

平面變壓器寬度約為18mm。

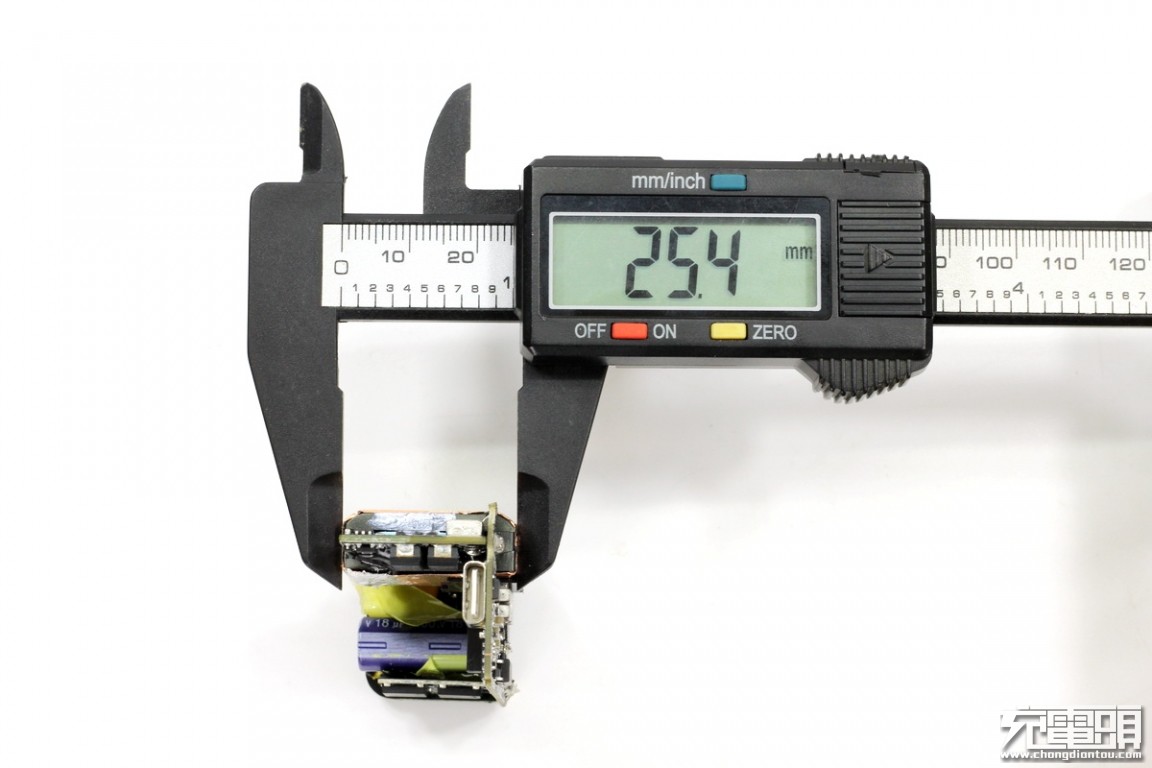

長度約為25.4mm。

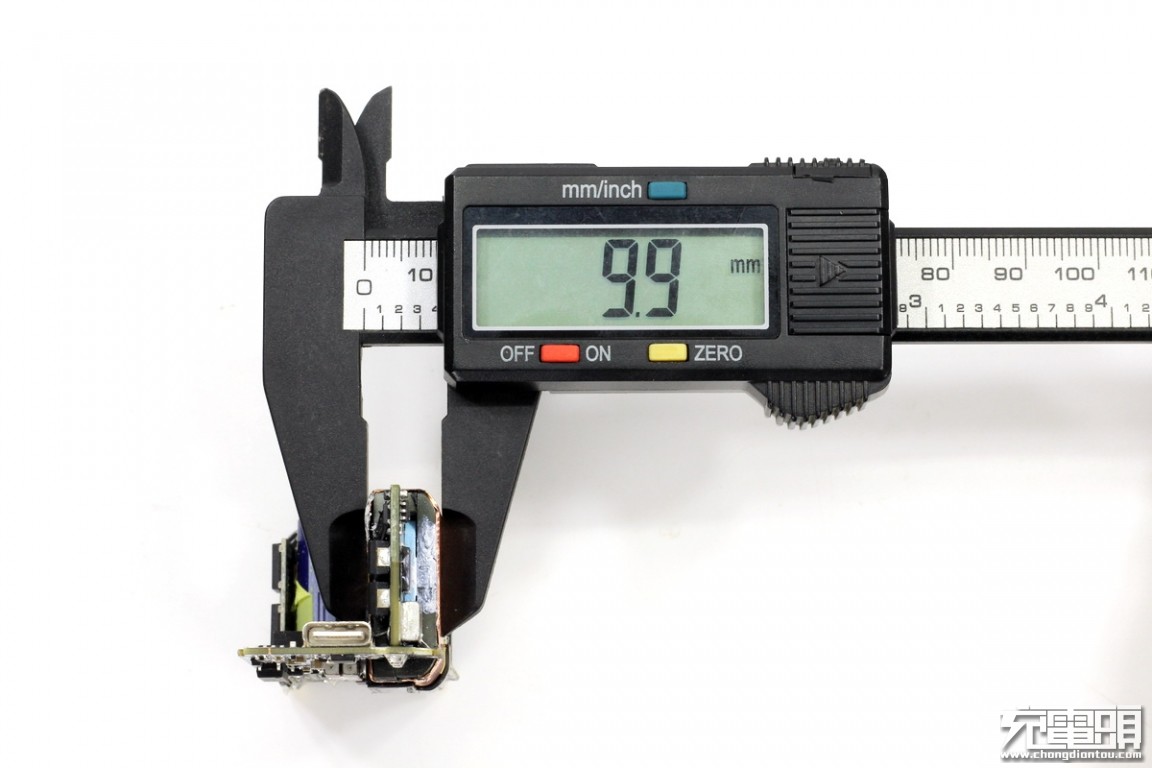

厚度約為9.9mm。

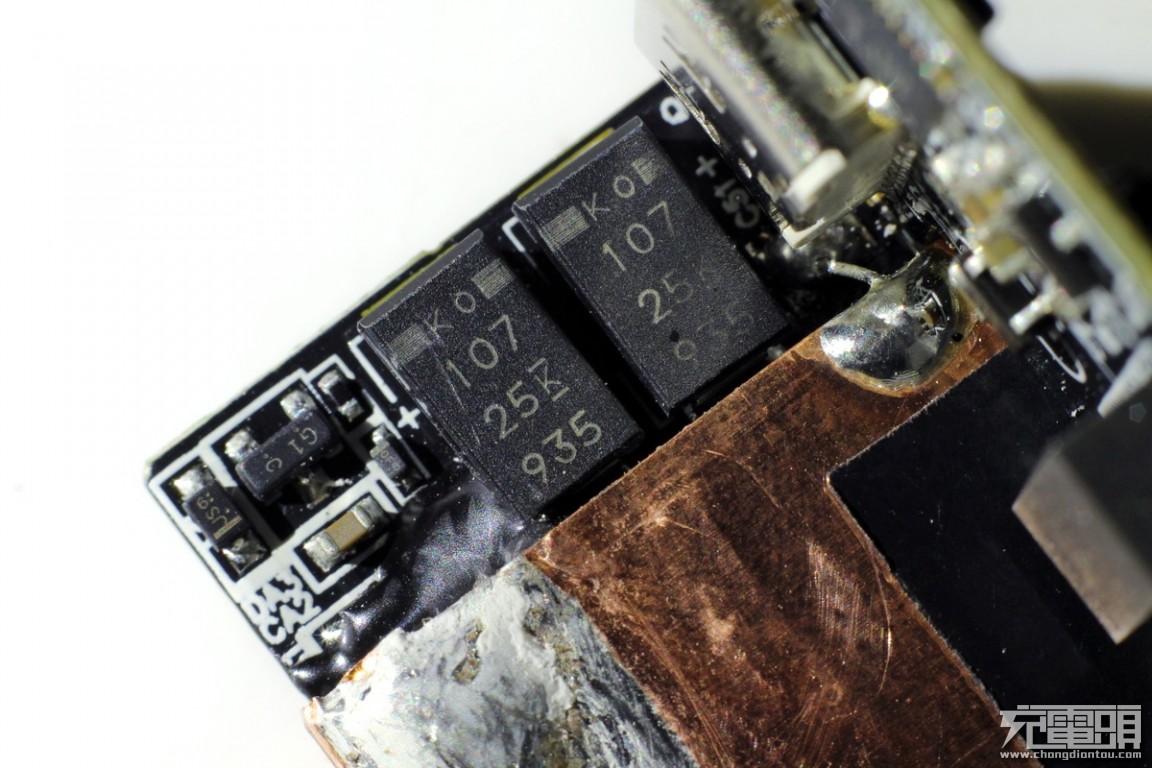

變壓器後面是兩顆基美钽聚合物電容，用于輸出濾波，100μF25V，兩顆并聯，該電容在蘋果87W USB PD充電器中也有使用。

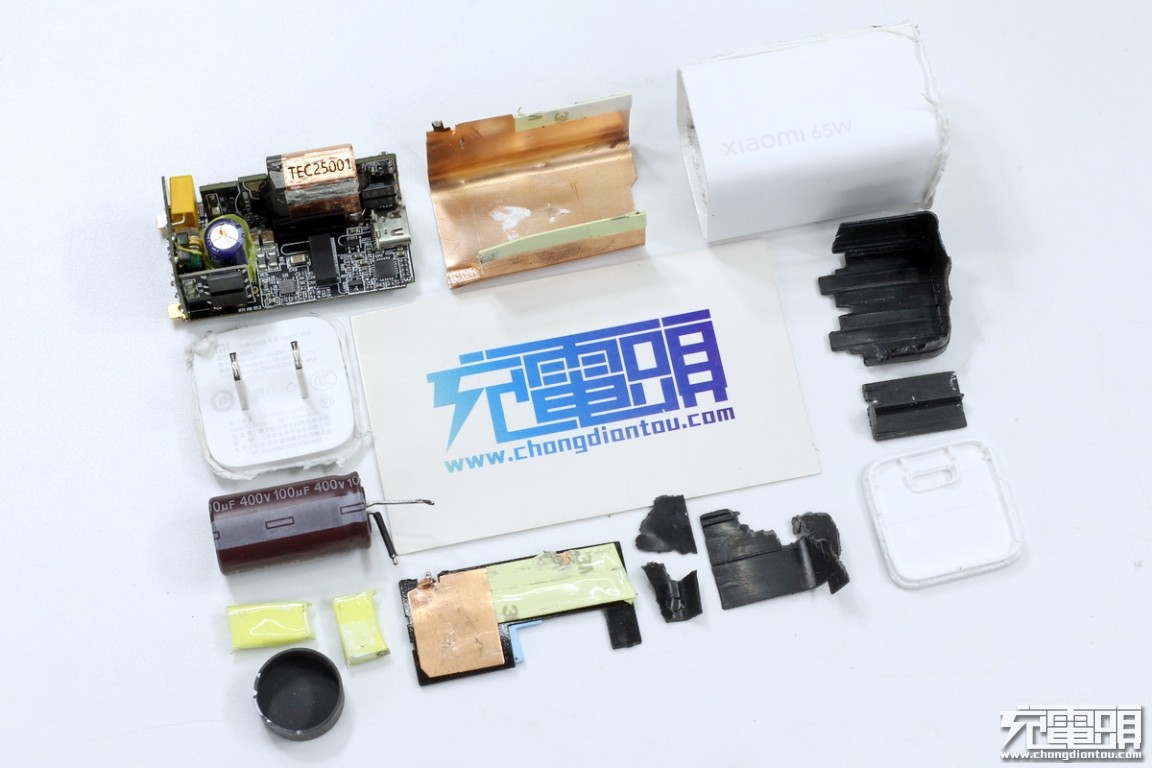

充電器全部拆解完畢。
